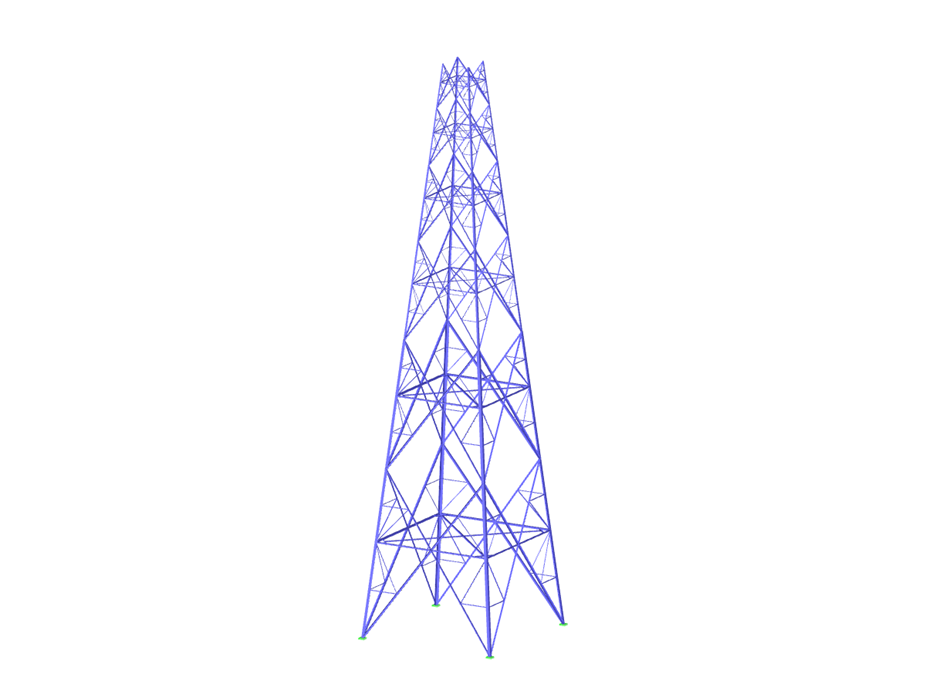

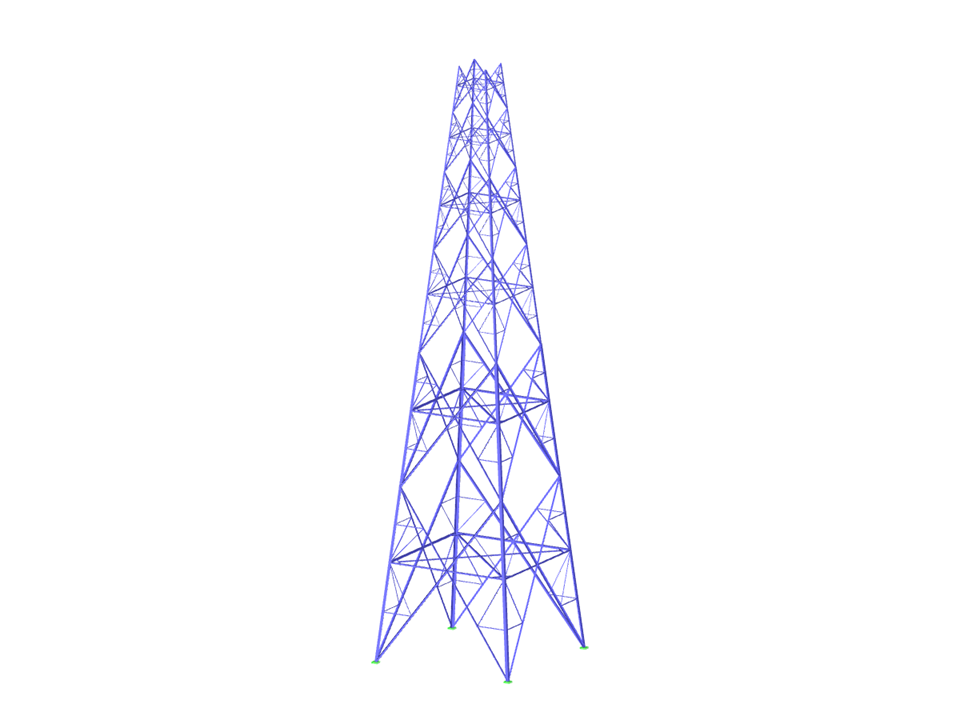

Parametrización de la geometría de una torre de celosía autoportante de base cuadrada de seis troncos.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Torre piramidal de seis troncos
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 292 |
| Número de líneas | 420 |
| Número de barras | 420 |
| Peso completo | 3.478 t |
| Dimensiones | 6,253 x 6,253 x 24,126 m |
| Versión del programa | 5.27.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
