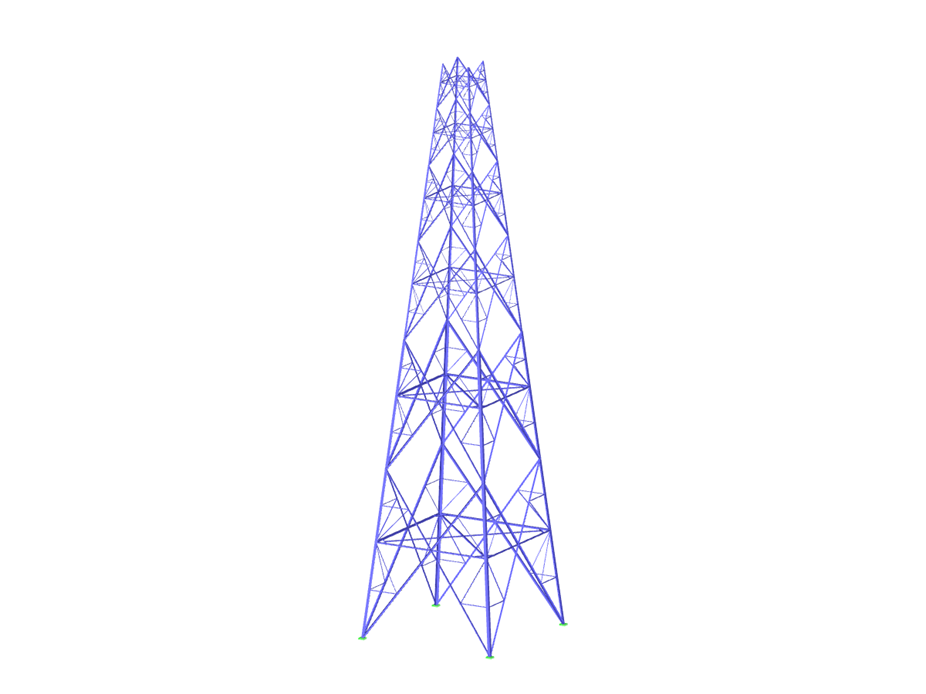

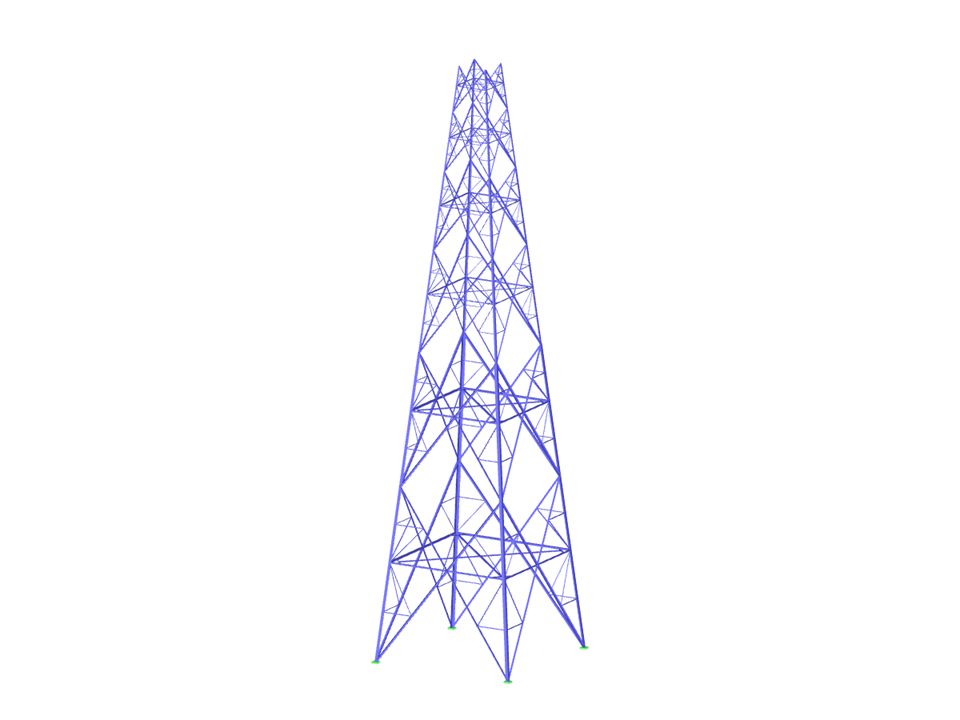

Parametrizzazione della geometria di una torre a traliccio autoportante a sei fusti, a base quadrata.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Torre piramidale a sei tronchi
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 292 |
| Numero di linee | 420 |
| Numero di aste | 420 |
| Peso totale | 3,478 t |
| Dimensioni | 6.253 x 6.253 x 24.126 m |
| Versione del programma | 5.27.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
