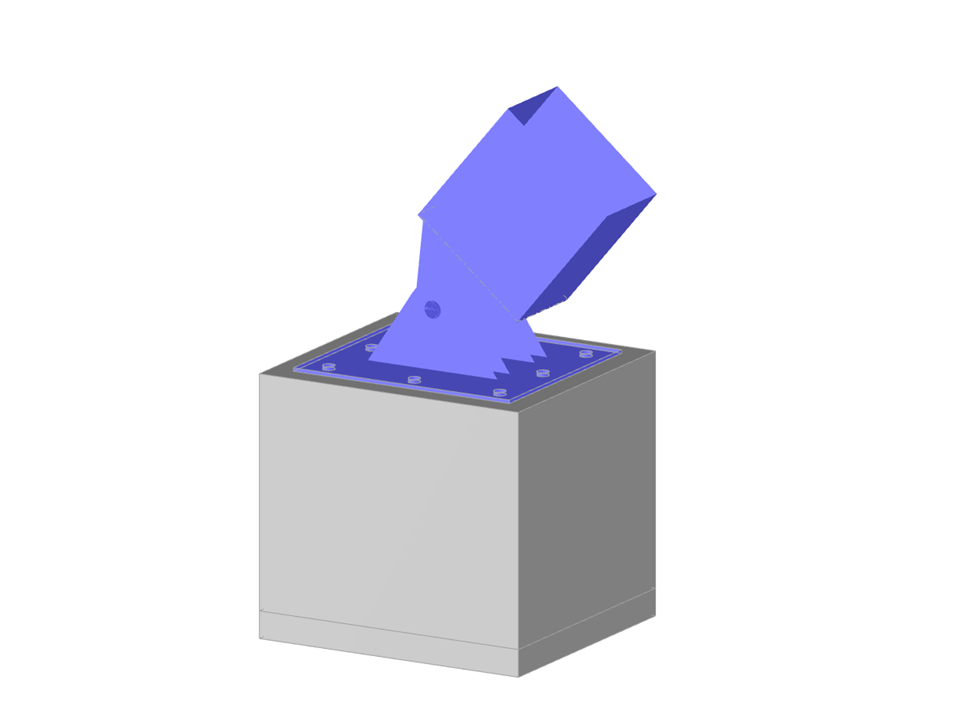

Parametrização da geometria de um apoio articulado de um pilar de aço de secção retangular oca ancorado num bloco de fundação com 4 parafusos de ancoragem.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Apoio articulado de pilares metálicos
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 156 |
| Número de linhas | 114 |
| Número de barras | 10 |
| Número de superfícies | 59 |
| Número de sólidos | 3 |
| Número de casos de carga | 2 |
| Peso total | 3,812 t |
| Dimensões | 1,408 x 1,100 x 2,247 m |
| Versão do programa | 5.27.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
