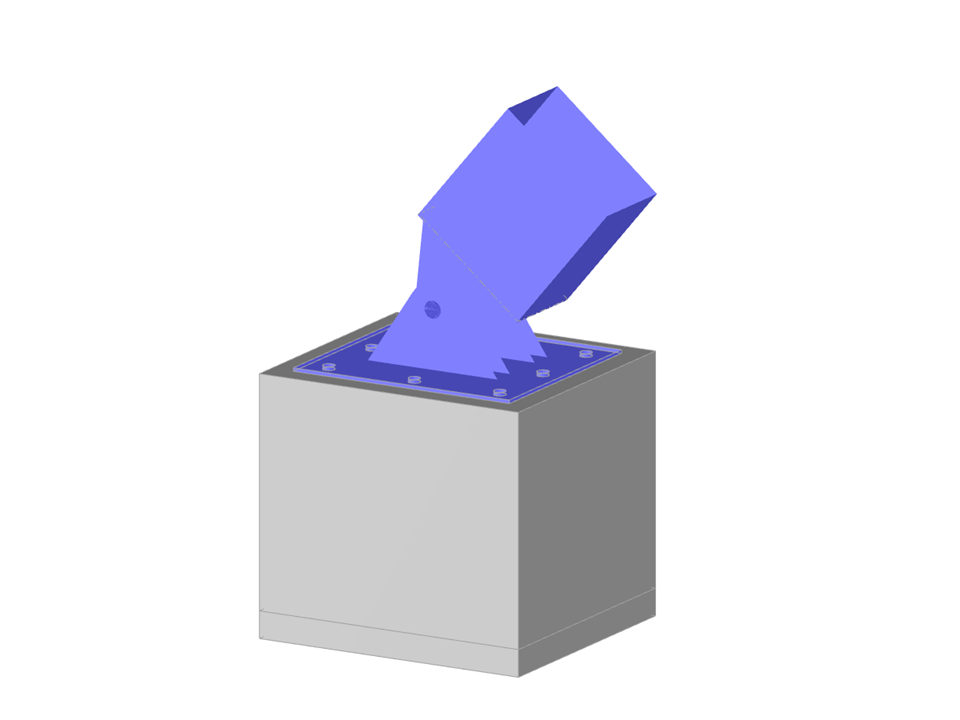

Parametrisierung der Geometrie einer gelenkigen Lagerung einer Stahlstütze mit Rechteckhohlprofil, die mit 4 Ankerschrauben an einem Fundamentblock verankert ist.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.
Gelenklager für eine Stahlstütze
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 156 |
| Anzahl Linien | 114 |
| Anzahl Stäbe | 10 |
| Anzahl Flächen | 59 |
| Anzahl Volumenkörper | 3 |
| Anzahl Lastfälle | 2 |
| Gesamtgewicht | 3,812 t |
| Abmessungen | 1,408 x 1,100 x 2,247 m |
| Programmversion | 5.27.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
