Parametrizzazione della geometria di un supporto articolato di una colonna cava in acciaio a sezione rettangolare ancorata ad un blocco di fondazione con 4 tirafondi.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

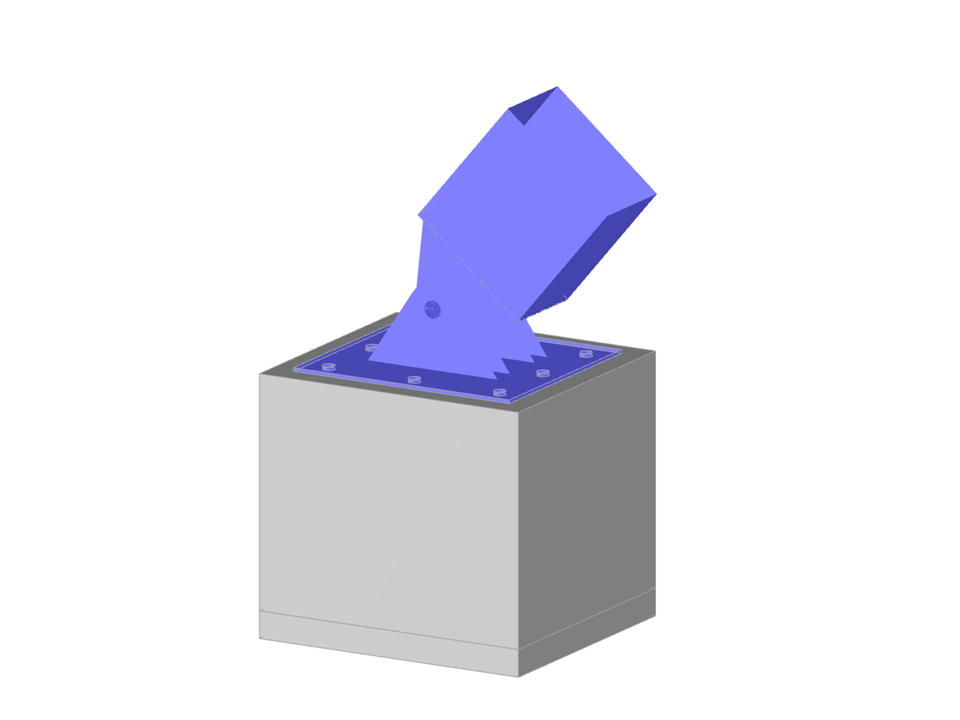

Supporto articolato per colonna in metallo
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 156 |
| Numero di linee | 114 |
| Numero di aste | 10 |
| Numero di superfici | 59 |
| Numero di solidi | 3 |
| Numero di casi di carico | 2 |
| Peso totale | 3,812 t |
| Dimensioni | 1.408 x 1.100 x 2.247 m |
| Versione del programma | 5.27.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
