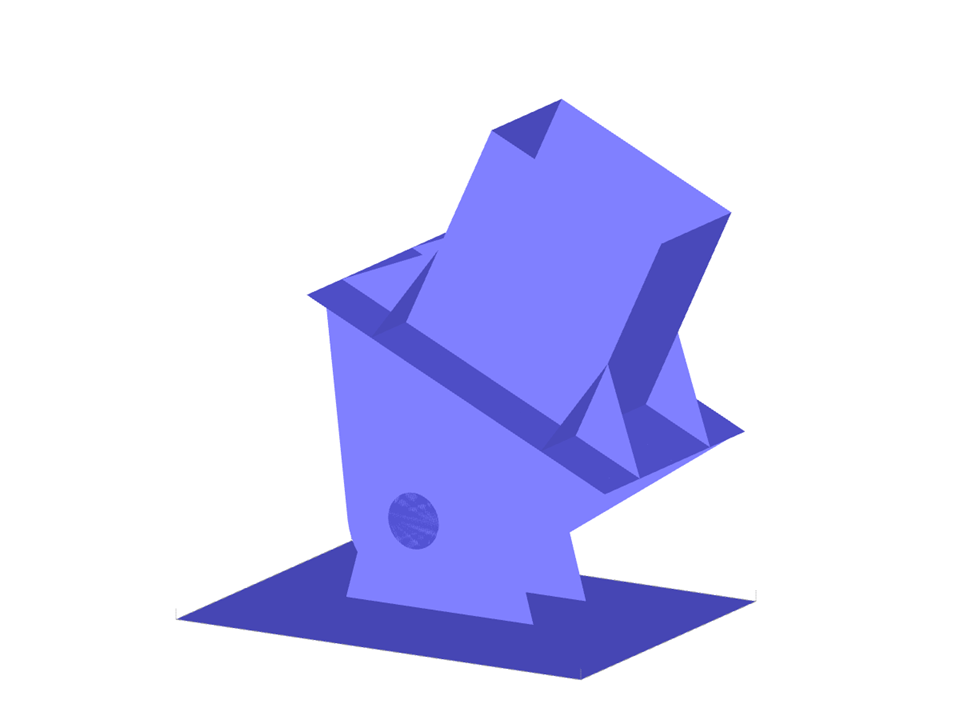

Parametrização da geometria de um apoio articulado de um pilar de aço de secção retangular oca.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Apoio articulado
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 98 |
| Número de linhas | 106 |
| Número de barras | 1 |
| Número de superfícies | 32 |
| Peso total | 0,427 t |
| Dimensões | 0,855 x 0,600 x 0,874 m |
| Versão do programa | 5.26.02 |
