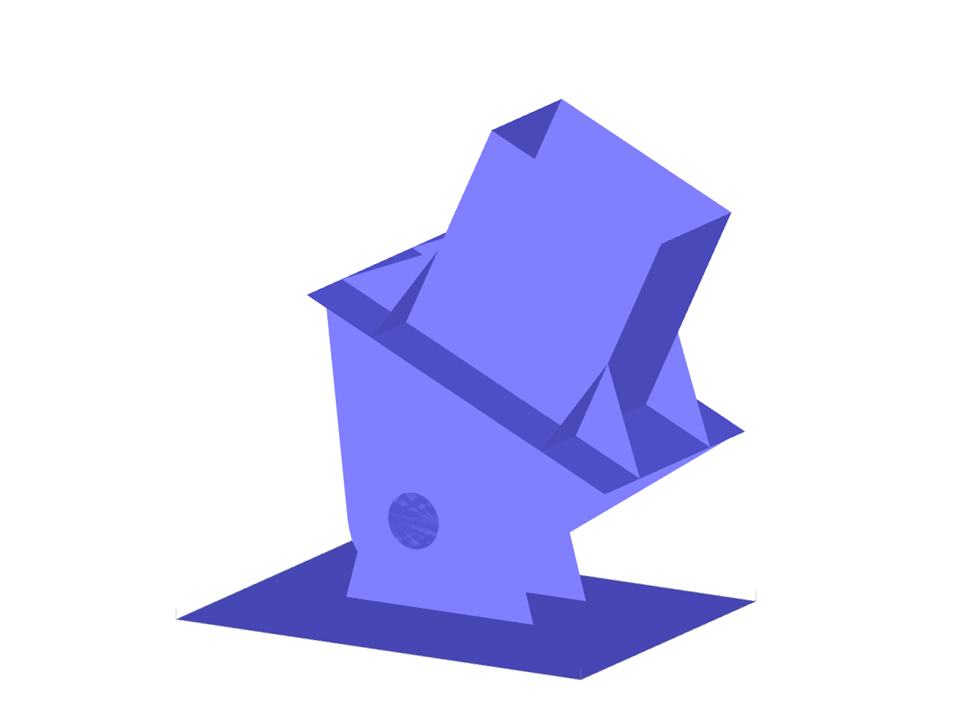

Parametrizzazione della geometria di un vincolo esterno articolato di una colonna cava in acciaio a sezione rettangolare.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Supporto articolato
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 98 |
| Numero di linee | 106 |
| Numero di aste | 1 |
| Numero di superfici | 32 |
| Peso totale | 0,427 t |
| Dimensioni | 0.855 x 0.600 x 0.874 m |
| Versione del programma | 5.26.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
