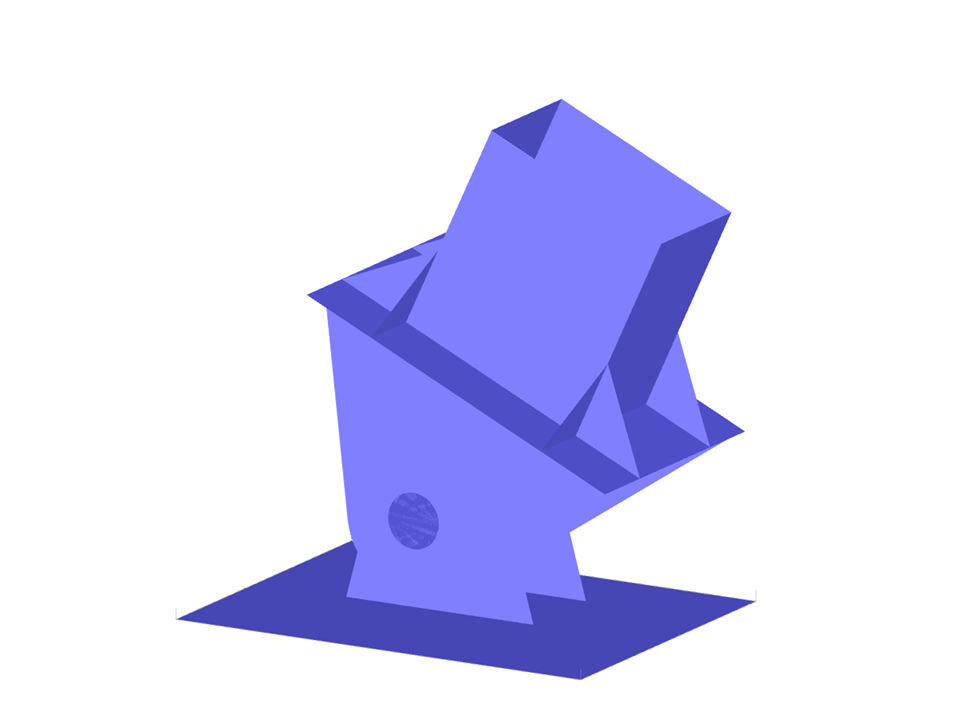

Parametrizace geometrie kloubového uložení dutého ocelového sloupu obdélníkového průřezu.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Kloubová podpora
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 98 |
| Počet linií | 106 |
| Počet prutů | 1 |
| Počet ploch | 32 |
| Celková hmotnost | 0,427 t |
| Rozměry | 0,855 x 0,600 x 0,874 m |
| Verze programu | 5.26.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
