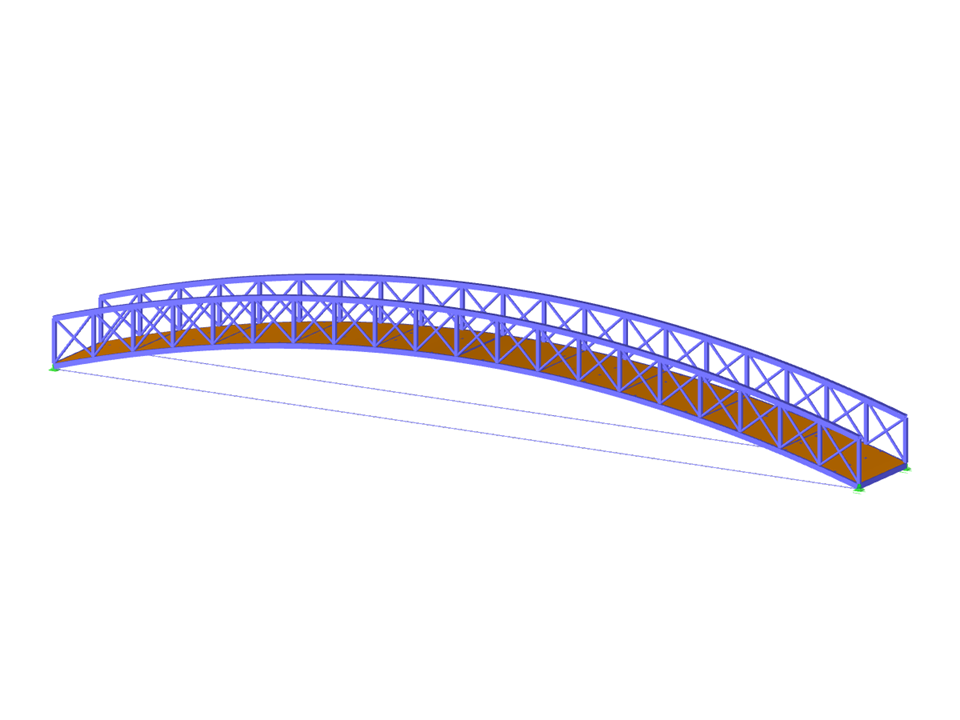

Parametrização da geometria de uma ponte em aço constituída por duas vigas reticuladas laterais para apoio de um passadiço pedonal em madeira.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Ponte com deck de madeira
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 248 |
| Número de linhas | 413 |
| Número de barras | 183 |
| Número de superfícies | 80 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 4 |
| Peso total | 3,727 t |
| Dimensões | 20,404 x 2,404 x 2,702 m |
| Versão do programa | 5.26.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
