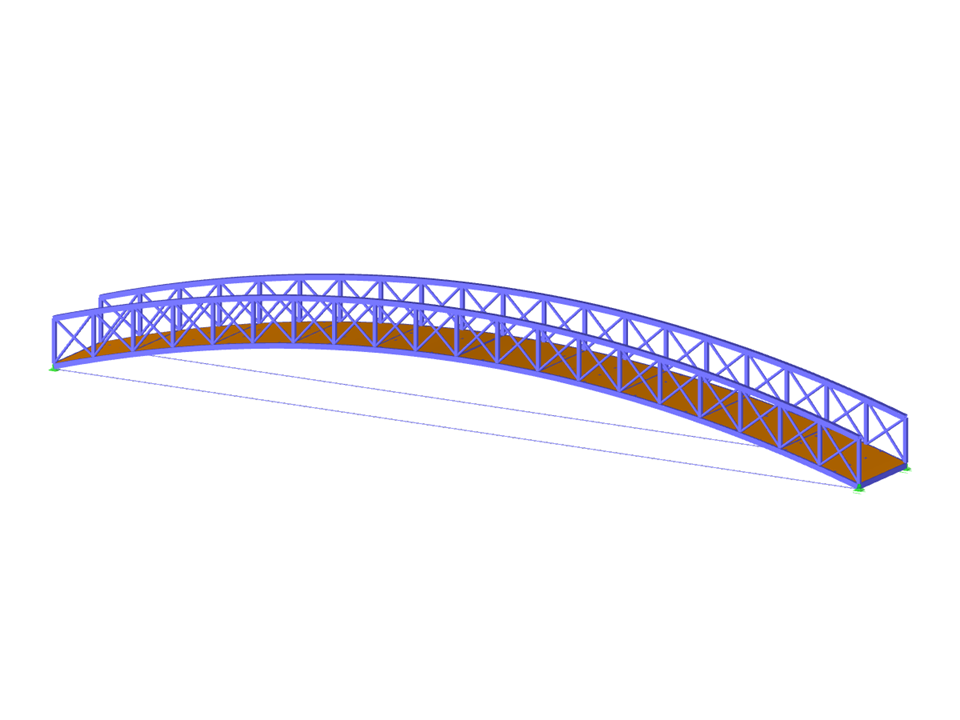

Parametrizzazione della geometria di un ponte in acciaio costituito da due travi reticolari laterali, che supportano una passerella pedonale in legno.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Ponte con pavimentazione in legno
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 248 |
| Numero di linee | 413 |
| Numero di aste | 183 |
| Numero di superfici | 80 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 4 |
| Peso totale | 3,727 t |
| Dimensioni | 20.404 x 2.404 x 2.702 m |
| Versione del programma | 5.26.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
