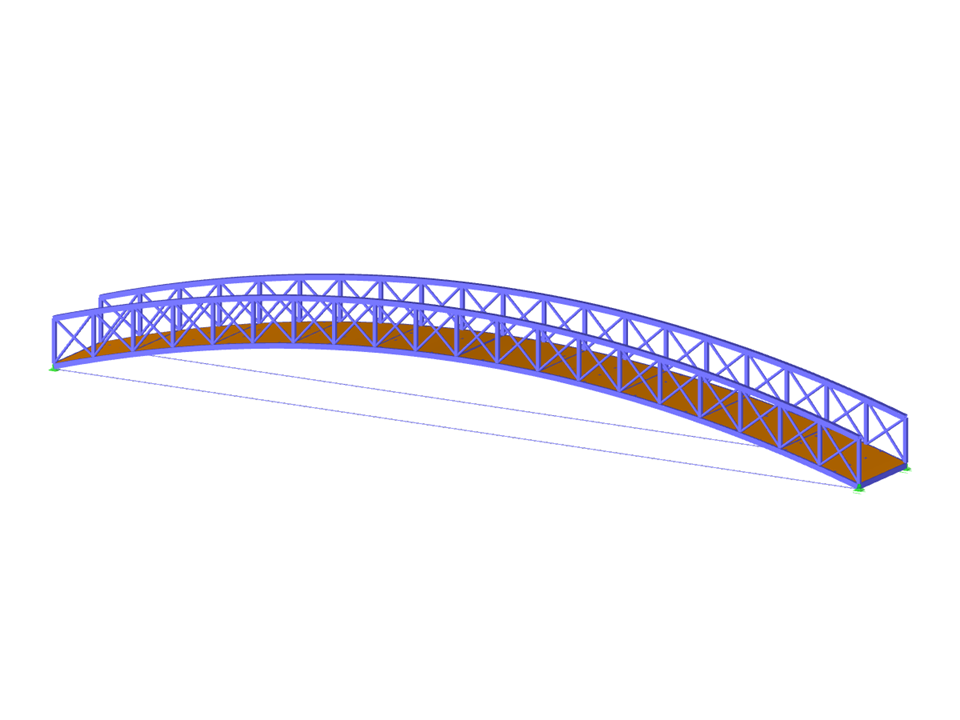

Parametrización de la geometría de un puente de acero compuesto por dos vigas laterales reticuladas, que soportan una pasarela peatonal de madera.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Puente con cubierta de madera
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 248 |
| Número de líneas | 413 |
| Número de barras | 183 |
| Número de superficies | 80 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 4 |
| Peso completo | 3.727 t |
| Dimensiones | 20,404 x 2,404 x 2,702 m |
| Versión del programa | 5.26.02 |
