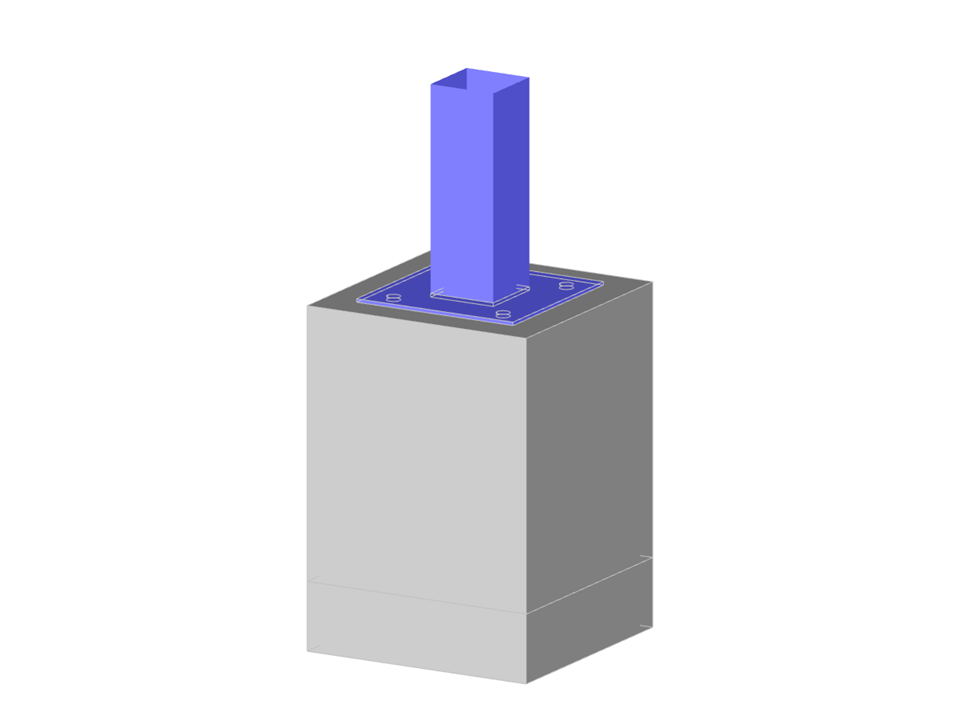

Parametrização da geometria de uma ligação de um pilar estrutural de aço com secção quadrada a um bloco de fundação de betão com chapa metálica e parafusos.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Placa de ancoragem de pilar retangular
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 69 |
| Número de linhas | 72 |
| Número de barras | 8 |
| Número de superfícies | 39 |
| Número de sólidos | 3 |
| Número de casos de carga | 1 |
| Peso total | 0,154 t |
| Dimensões | 0,350 x 0,350 x 0,800 m |
| Versão do programa | 5.26.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
