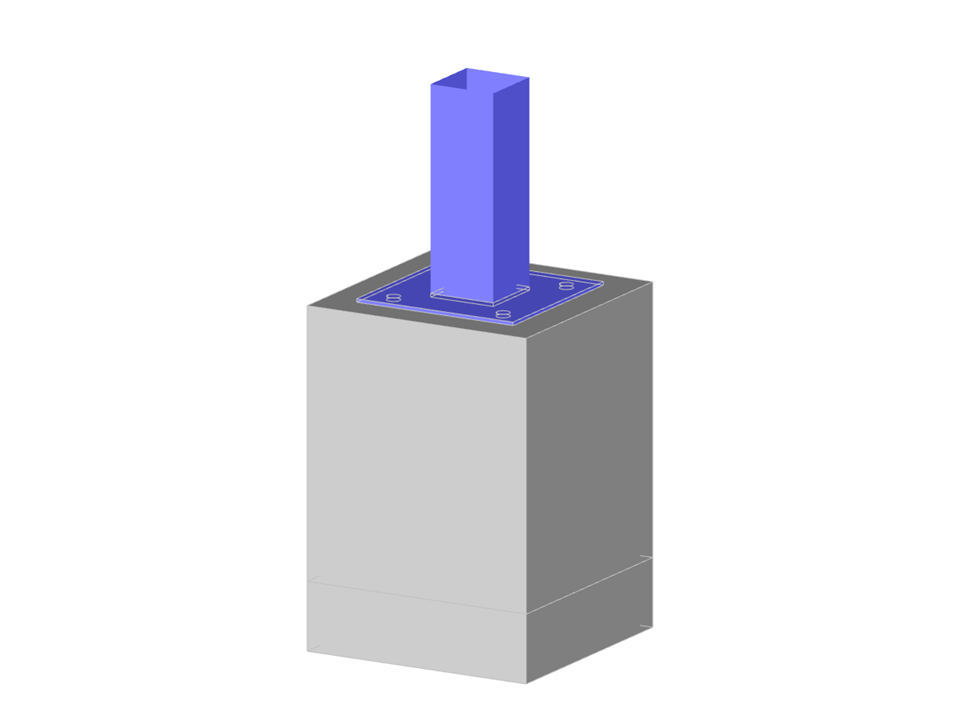

Paramétrage de la géométrie d'un assemblage entre un poteau structurel en acier de section carrée et un radier en béton avec plaque et boulons métalliques.
Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Platine d'ancrage de poteau rectangulaire
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 69 |
| Nombre de lignes | 72 |
| Nombre de barres | 8 |
| Nombre de surfaces | 39 |
| Nombre de solides | 3 |
| Nombre de cas de charge | 1 |
| Poids total | 0,154 t |
| Cotation fonctionnelle | 0,350 x 0,350 x 0,800 m |
| Version du logiciel | 5.26.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
