Parametrização completa da geometria de um mastro triangulado estabilizado por cabos.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

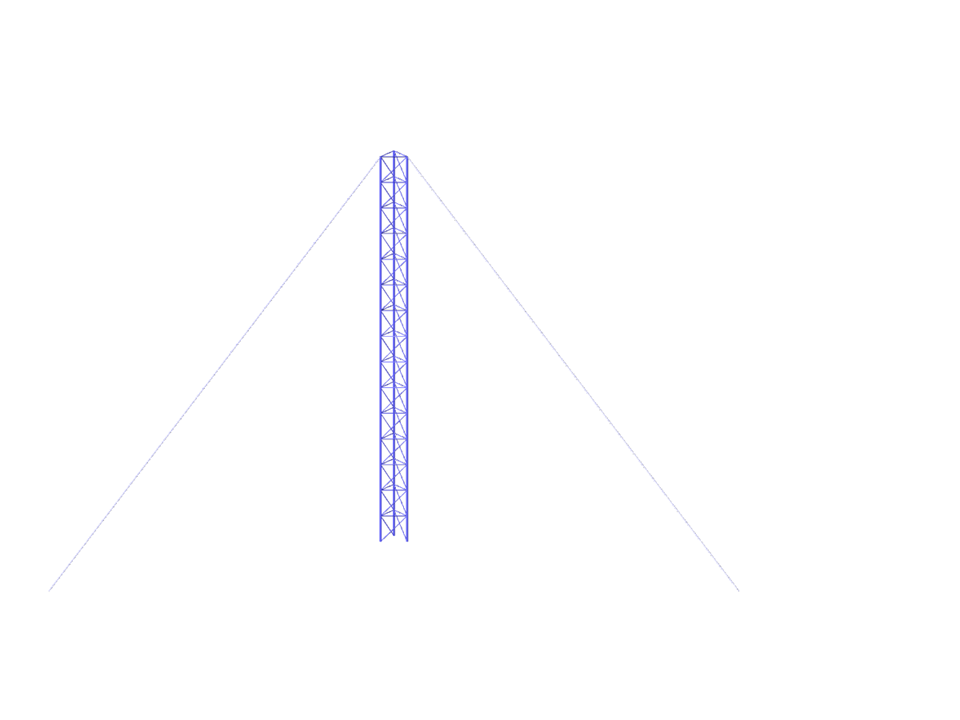

Mastro estabilizado de cabo
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 52 |
| Número de linhas | 96 |
| Número de barras | 96 |
| Peso total | 0,107 t |
| Dimensões | 9,000 x 10,392 x 6,000 m |
| Versão do programa | 5.24.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
