Parametrizzazione completa della geometria di un traliccio stabilizzato con funi.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

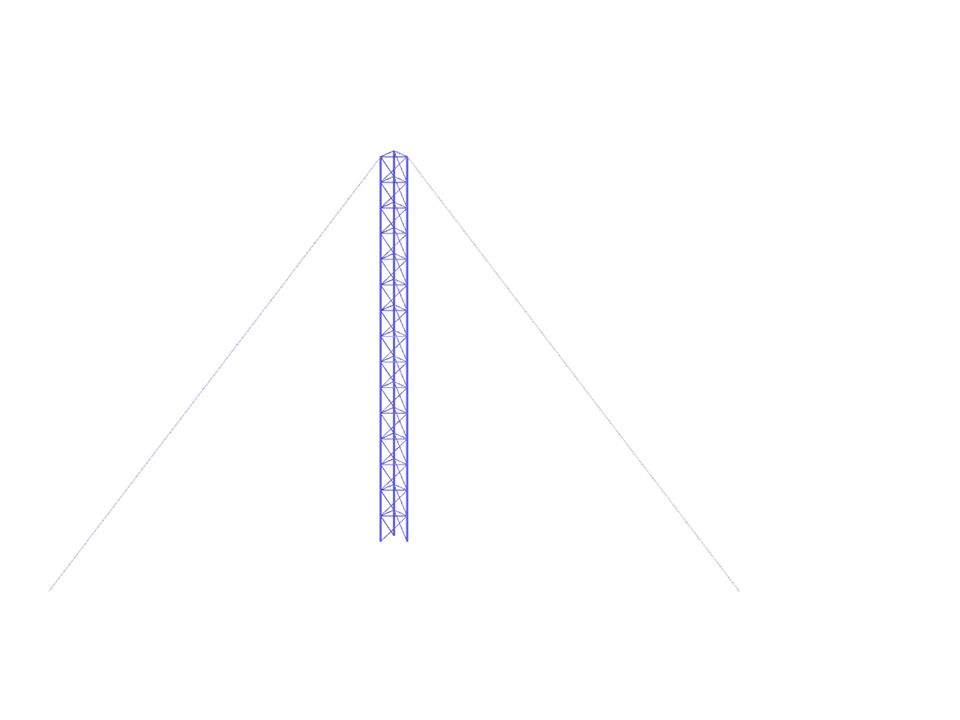

Montante stabilizzato a fune
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 52 |
| Numero di linee | 96 |
| Numero di aste | 96 |
| Peso totale | 0,107 t |
| Dimensioni | 9.000 x 10.392 x 6.000 m |
| Versione del programma | 5.24.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
