Pełna parametryzacja geometrii masztu kratowego stabilizowanego kablem.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

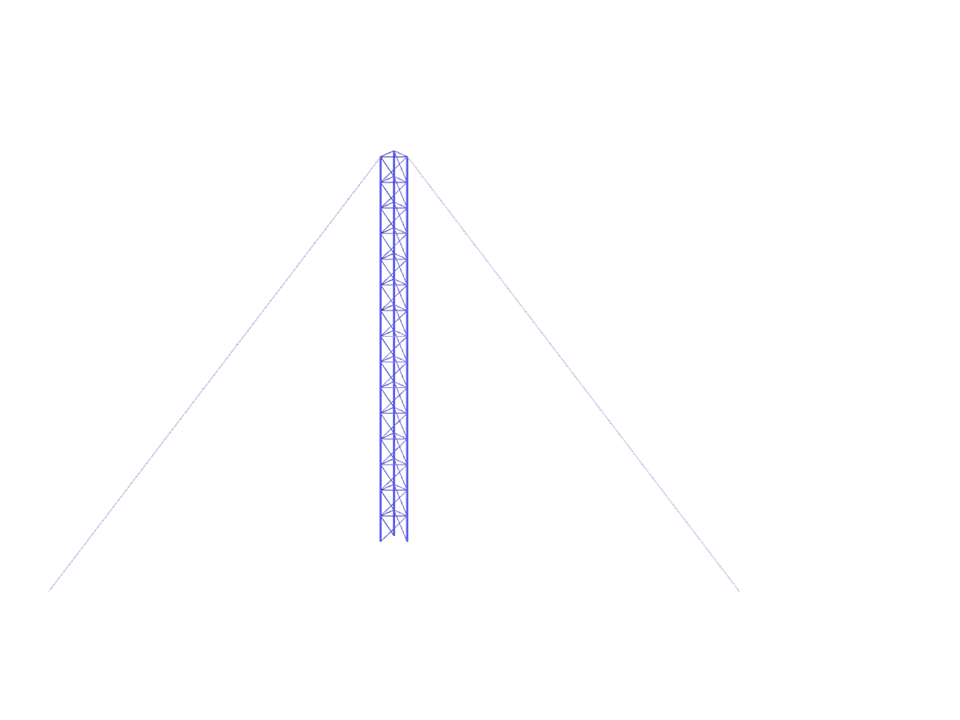

Maszt stabilizowany linką
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 52 |
| Liczba linii | 96 |
| Liczba prętów | 96 |
| Ciężar całkowity | 0,107 t |
| Wymiarowanie | 9,000 x 10,392 x 6,000 m |
| Wersja programu | 5.24.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
