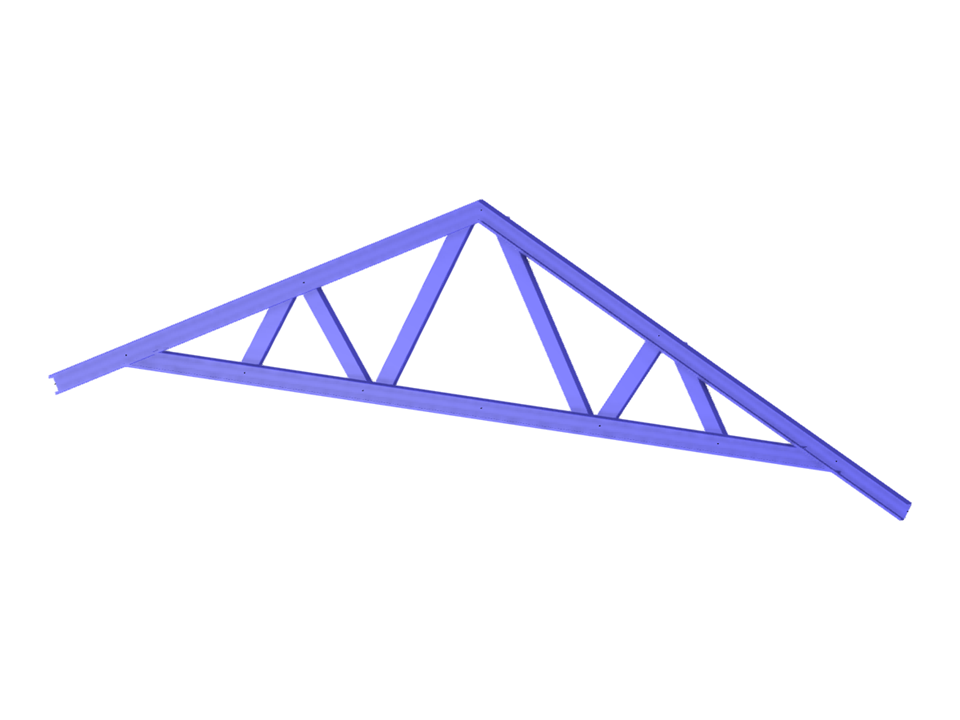

Parametrização da geometria de uma treliça Fink de perfil PGC.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Fink treliça
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 18 |
| Número de linhas | 18 |
| Número de barras | 18 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,034 t |
| Dimensões | 4,800 x 1,200 x 0,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
