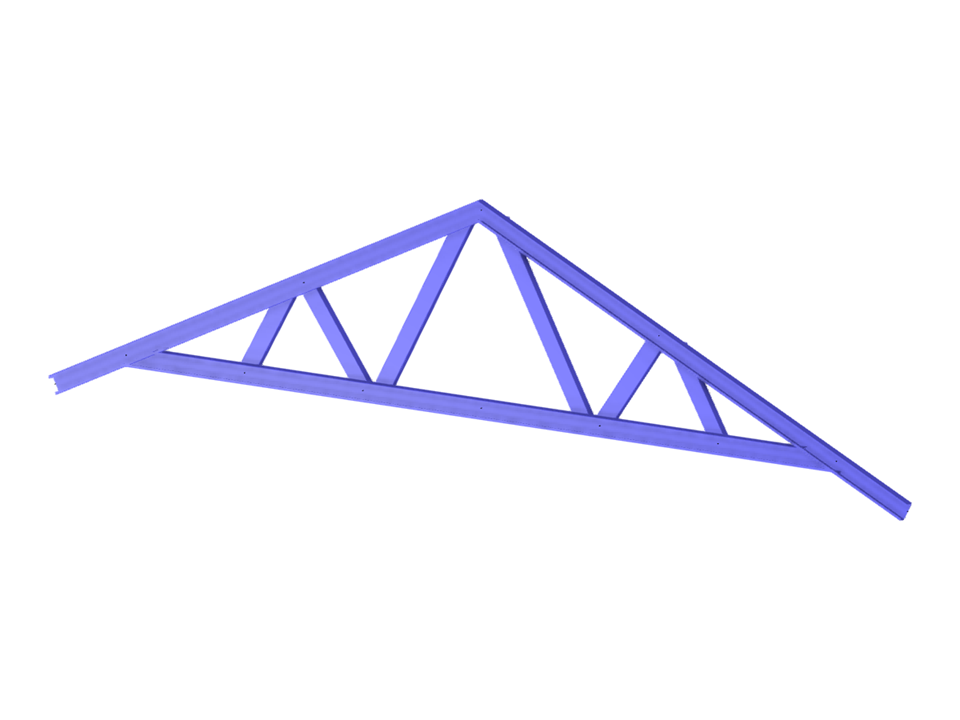

Paramétrage de la géométrie d'un treillis Fink à profil PGC.
Un modèle créé par les ingénieurs de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Fink Treillis
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 18 |
| Nombre de lignes | 18 |
| Nombre de barres | 18 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,034 t |
| Cotation fonctionnelle | 4,800 x 1,200 x 0,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
