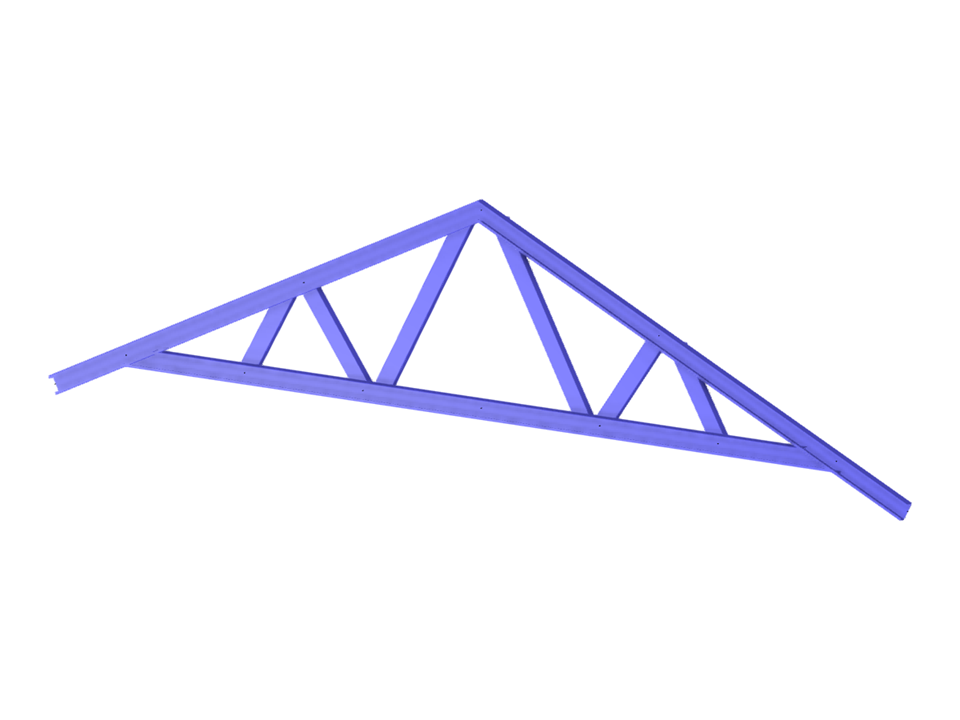

Parametryzacja geometrii kratownicy typu Fink o profilu PGC.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Kratownica Fink
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 18 |
| Liczba linii | 18 |
| Liczba prętów | 18 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,034 t |
| Wymiarowanie | 4,800 x 1,200 x 0,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
