Parametrização da ligação de três paredes divisórias de estrutura metálica através de uma secção reforçada de conectores PGC de acordo com as normas de construção no RSECTION.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

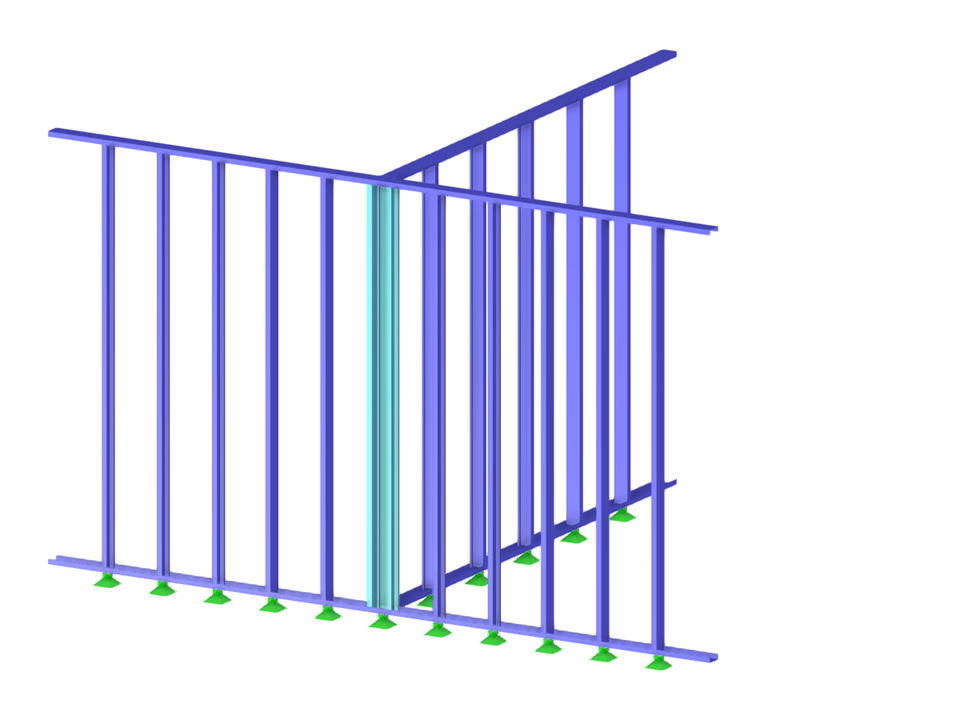

Painel de estrutura em aço triplo
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 38 |
| Número de linhas | 22 |
| Número de barras | 22 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,156 t |
| Dimensões | 4,800 x 2,800 x 3,600 m |
