Manuel en ligne RFEM | Surfaces
Paramétrage de l'assemblage de trois cloisons à ossature métallique à l'aide d'une section renforcée de goujons PGC selon les normes de construction et réalisé dans RSECTION.
Un modèle créé par les ingénieurs de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.

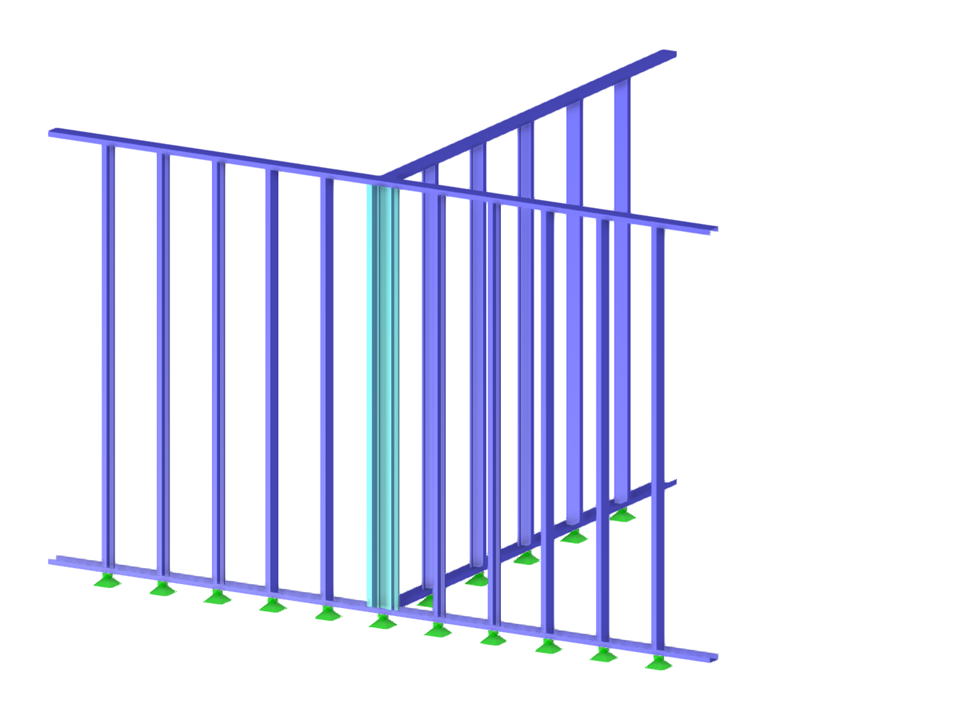

Panneau triple de charpente métallique
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 38 |
| Nombre de lignes | 22 |
| Nombre de barres | 22 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,156 t |
| Cotation fonctionnelle | 4,800 x 2,800 x 3,600 m |
