Manual en línea de RFEM | Superficies

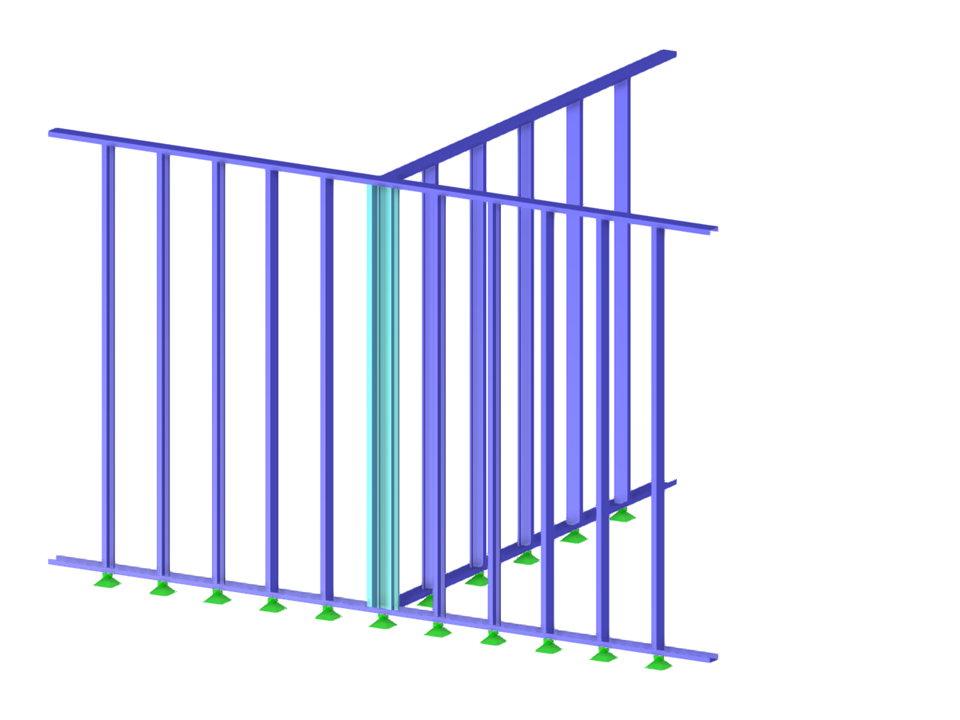

Parametrización de la unión de tres tabiques de entramado de acero mediante una sección armada de montantes PGC según las normas de construcción y realizada en RSECTION.
Un modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Panel triple de entramado de acero
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 38 |
| Número de líneas | 22 |
| Número de barras | 22 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.156 t |
| Dimensiones | 4,800 x 2,800 x 3,600 m |
