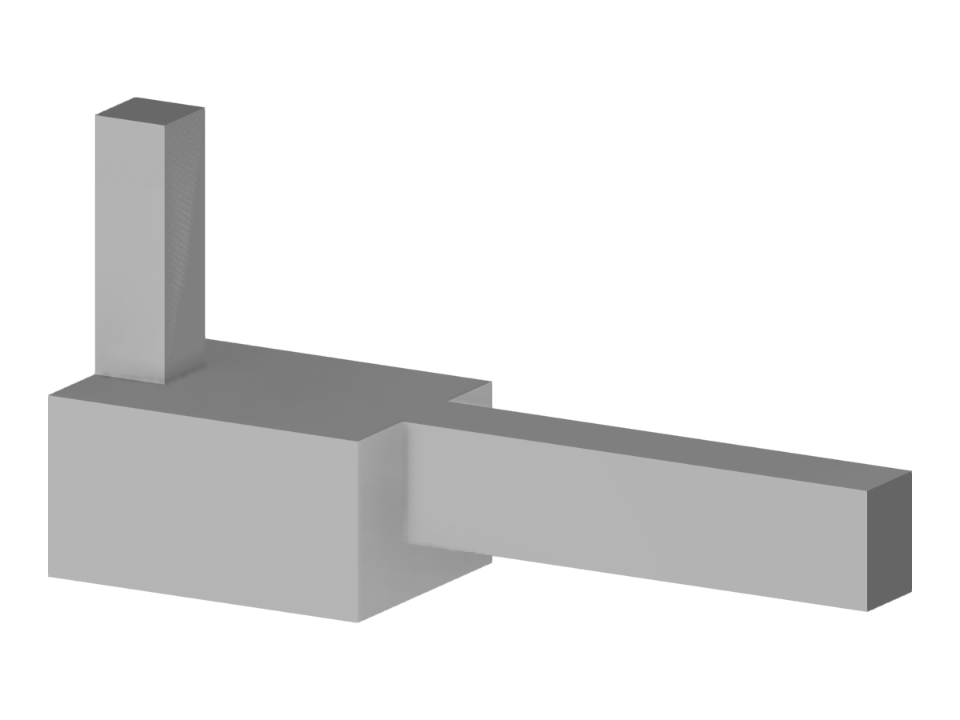

Parametrização da geometria de uma base de reforço de betão na parede divisória, com caixa excêntrica ligada à viga de contraventamento. Incluindo as constantes elásticas do solo.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Fundação contraventada na parede de divisão
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 153 |
| Número de linhas | 241 |
| Número de barras | 195 |
| Número de superfícies | 23 |
| Número de sólidos | 4 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 10,431 t |
| Dimensões | 5,000 x 2,550 x 1,500 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
