Manuale RFEM Online | 4.4 Superfici

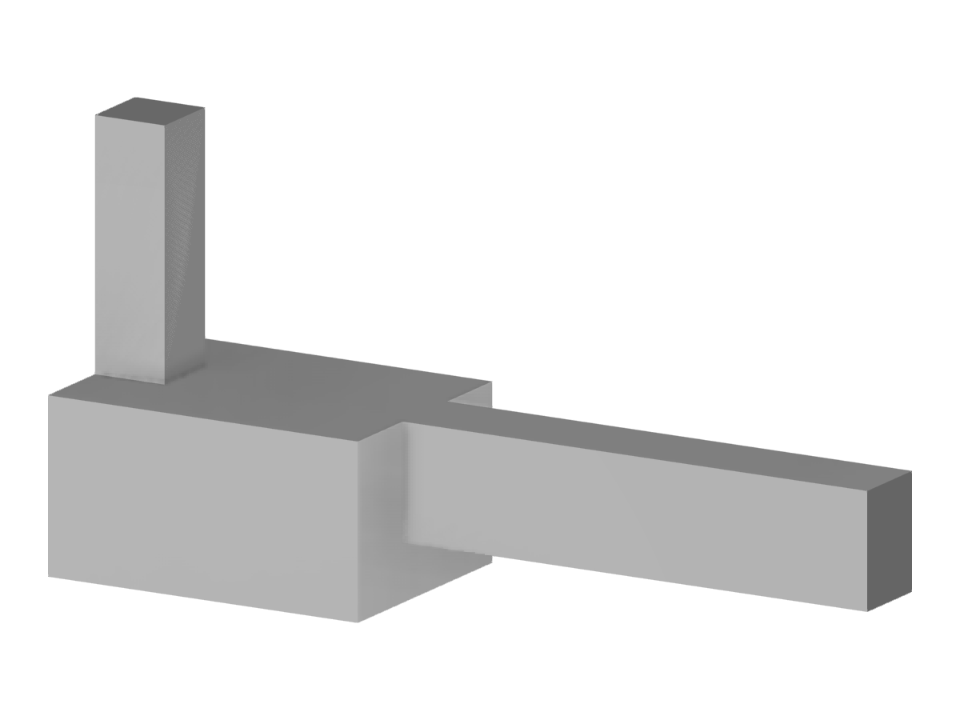

Parametrizzazione della geometria di un plinto di calcestruzzo controventato nella parete divisoria, con albero eccentrico collegato alla trave di controvento. Comprese le costanti elastiche del terreno.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Basamento controventato nella parete divisoria
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 153 |
| Numero di linee | 241 |
| Numero di aste | 195 |
| Numero di superfici | 23 |
| Numero di solidi | 4 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 10,431 t |
| Dimensioni | 5.000 x 2.550 x 1.500 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
