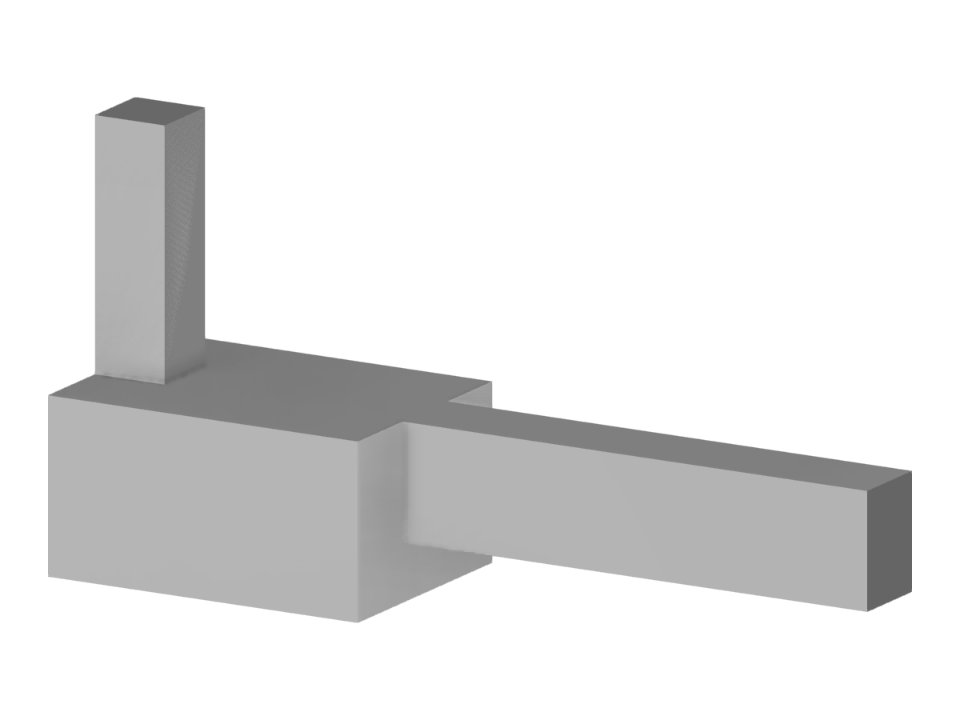

Parametryzacja geometrii stężonej stopy betonowej w ścianie działowej, z trzonem mimośrodowym połączonym z belką stężenia. Z uwzględnieniem stałych sprężystości gruntu.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Stężona ława fundamentowa w ścianie działowej
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 153 |
| Liczba linii | 241 |
| Liczba prętów | 195 |
| Liczba powierzchni | 23 |
| Ilość brył | 4 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 10,431 t |
| Wymiarowanie | 5,000 x 2,550 x 1,500 m |
