Parametrização da geometria de uma ligação de metal para tirante de madeira com ângulo de inclinação adaptativo.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

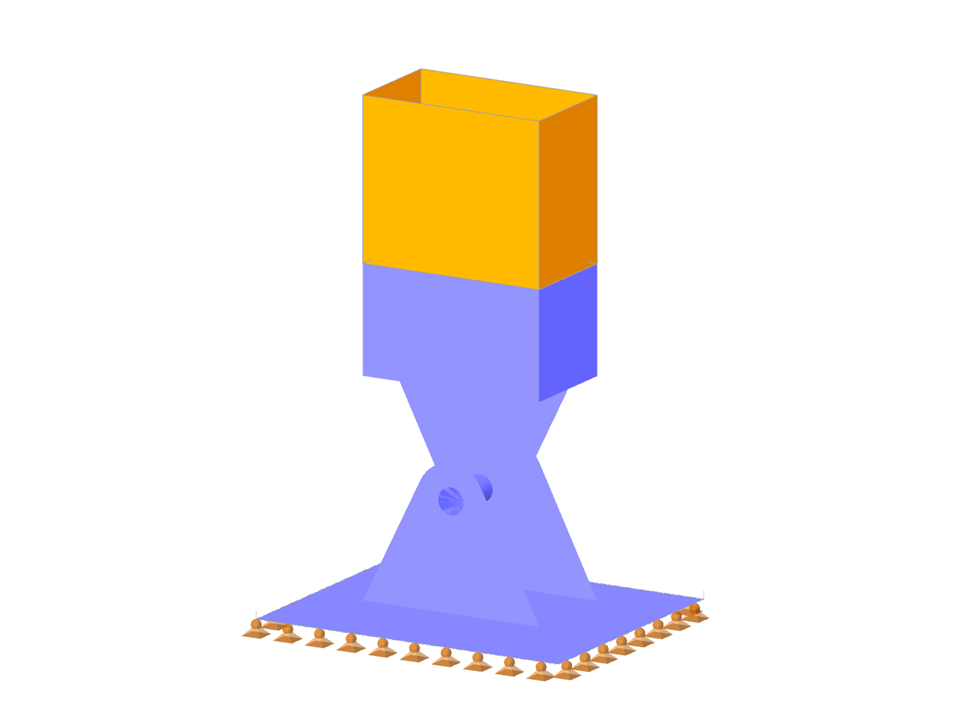

Base metálica articulada
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 47 |
| Número de linhas | 45 |
| Número de barras | 1 |
| Número de superfícies | 19 |
| Número de sólidos | 2 |
| Peso total | 0,127 t |
| Dimensões | 0,600 x 0,500 x 1,000 m |
| Versão do programa | 5.26.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
