Parametrizzazione della geometria di un giunto metallico per il tirante in legno con un angolo di rotazione adattivo.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

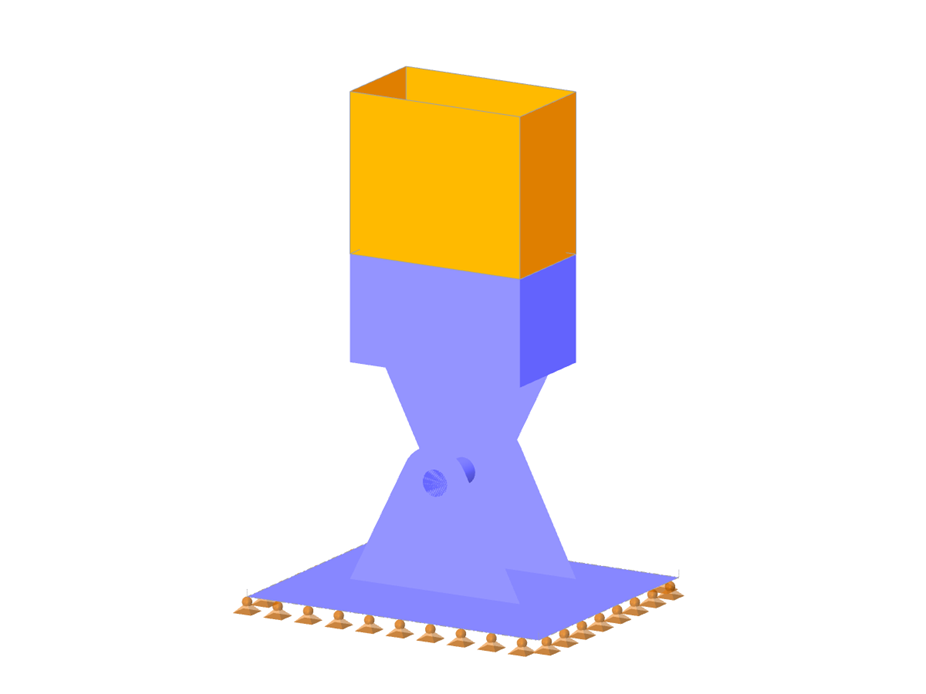

Base in metallo incernierata
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 47 |
| Numero di linee | 45 |
| Numero di aste | 1 |
| Numero di superfici | 19 |
| Numero di solidi | 2 |
| Peso totale | 0,127 t |
| Dimensioni | 0.600 x 0.500 x 1.000 m |
| Versione del programma | 5.26.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
