Parametryzacja geometrii połączenia metalowego dla drewnianego pręta ściągającego z adaptacyjnym kątem obrotu.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

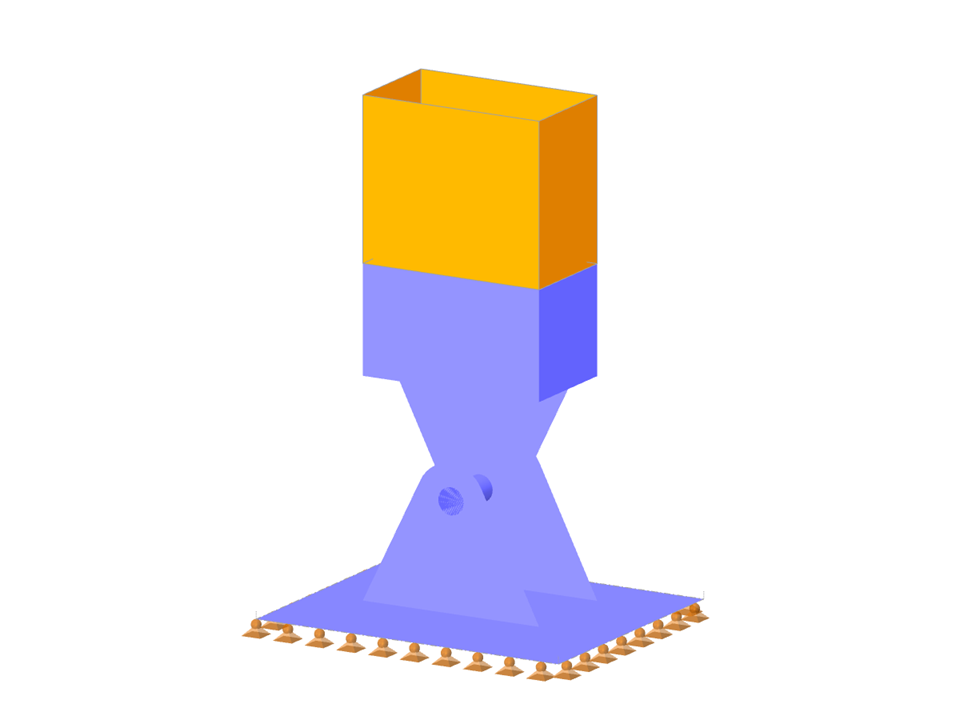

Przegubowa podstawa metalowa
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 47 |
| Liczba linii | 45 |
| Liczba prętów | 1 |
| Liczba powierzchni | 19 |
| Ilość brył | 2 |
| Ciężar całkowity | 0,127 t |
| Wymiarowanie | 0,600 x 0,500 x 1,000 m |
| Wersja programu | 5.26.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
