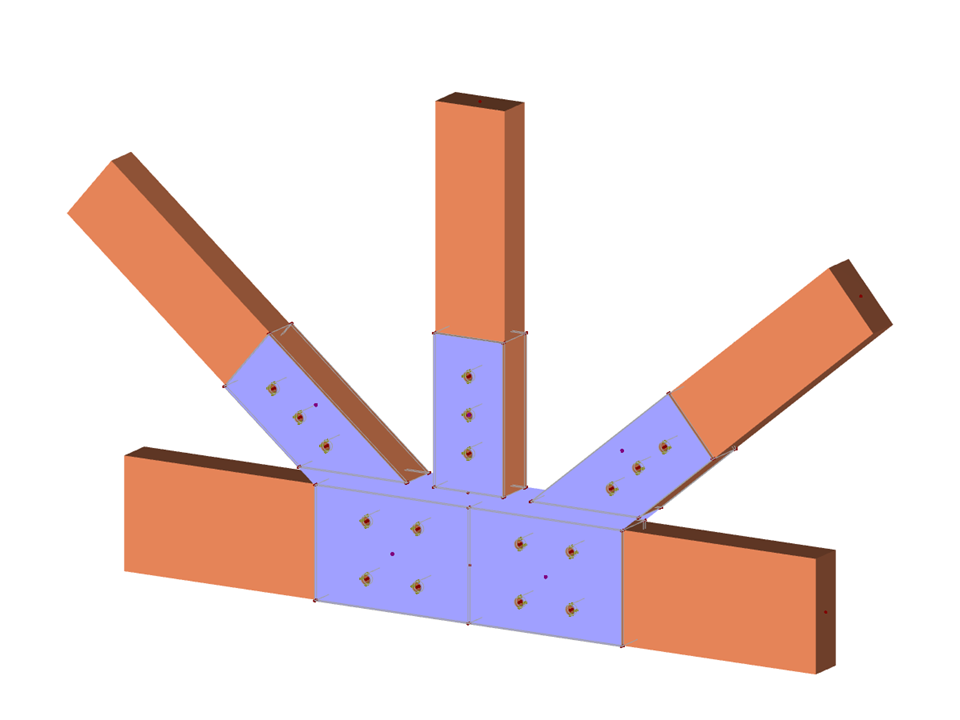

Parametrização completa da geometria do banzo inferior, de duas diagonais e de um pilar com chapa de aço e furos para parafusos.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Ligação aço-madeira com banzo
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 359 |
| Número de linhas | 316 |
| Número de barras | 56 |
| Número de superfícies | 200 |
| Número de sólidos | 15 |
| Peso total | 0,037 t |
| Dimensões | 1,102 x 0,072 x 0,670 m |
| Versão do programa | 5.26.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
