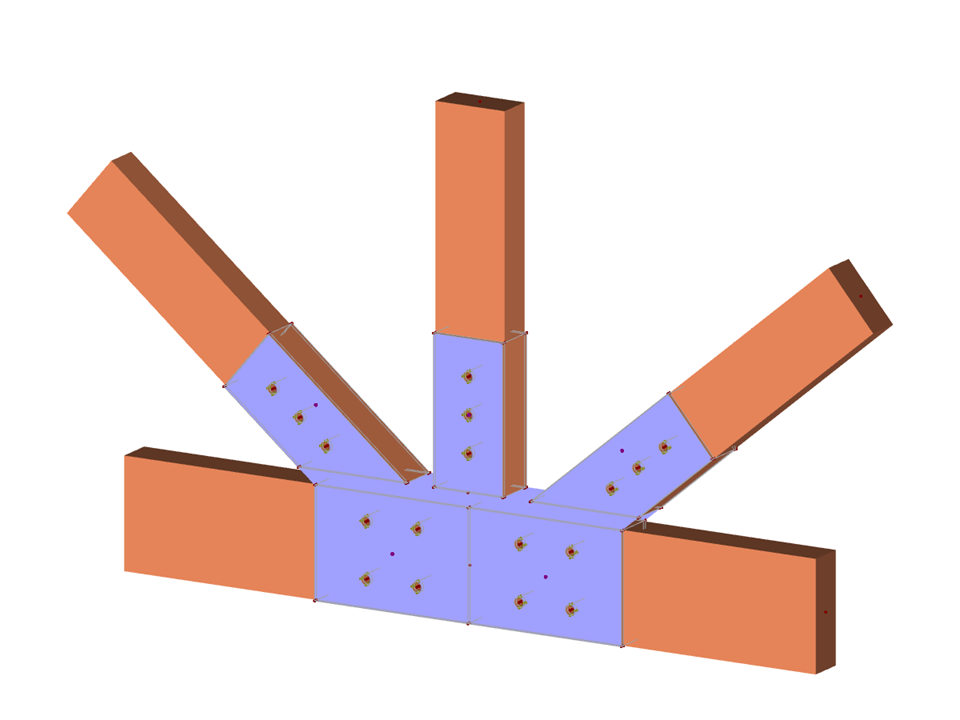

Parametrización completa de la geometría del ala inferior, dos diagonales y un montante con placa de acero y agujeros para pernos.
Un modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Conexión acero-madera con ala
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 359 |
| Número de líneas | 316 |
| Número de barras | 56 |
| Número de superficies | 200 |
| Número de sólidos | 15 |
| Peso completo | 0.037 t |
| Dimensiones | 1,102 x 0,072 x 0,670 m |
| Versión del programa | 5.26.01 |
