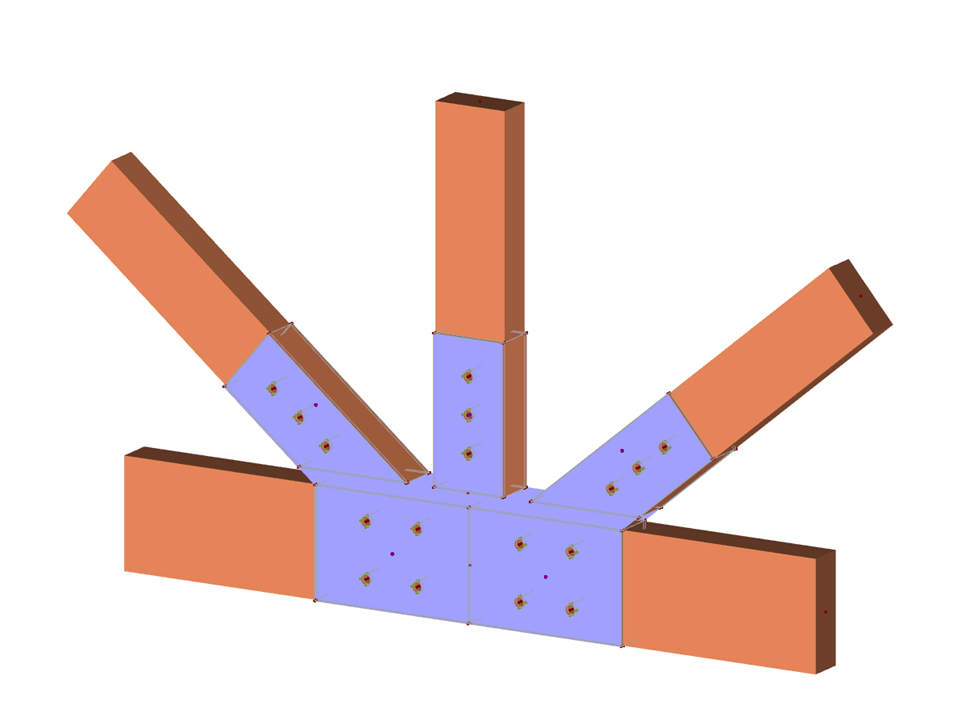

Paramétrage complet de la géométrie de la semelle inférieure, de deux diagonales et d'un vertical avec plaque en acier et trous pour les boulons.
Un modèle créé par les ingénieurs de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Assemblage acier-bois avec semelle
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 359 |
| Nombre de lignes | 316 |
| Nombre de barres | 56 |
| Nombre de surfaces | 200 |
| Nombre de solides | 15 |
| Poids total | 0,037 t |
| Cotation fonctionnelle | 1,102 x 0,072 x 0,670 m |
| Version du logiciel | 5.26.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
