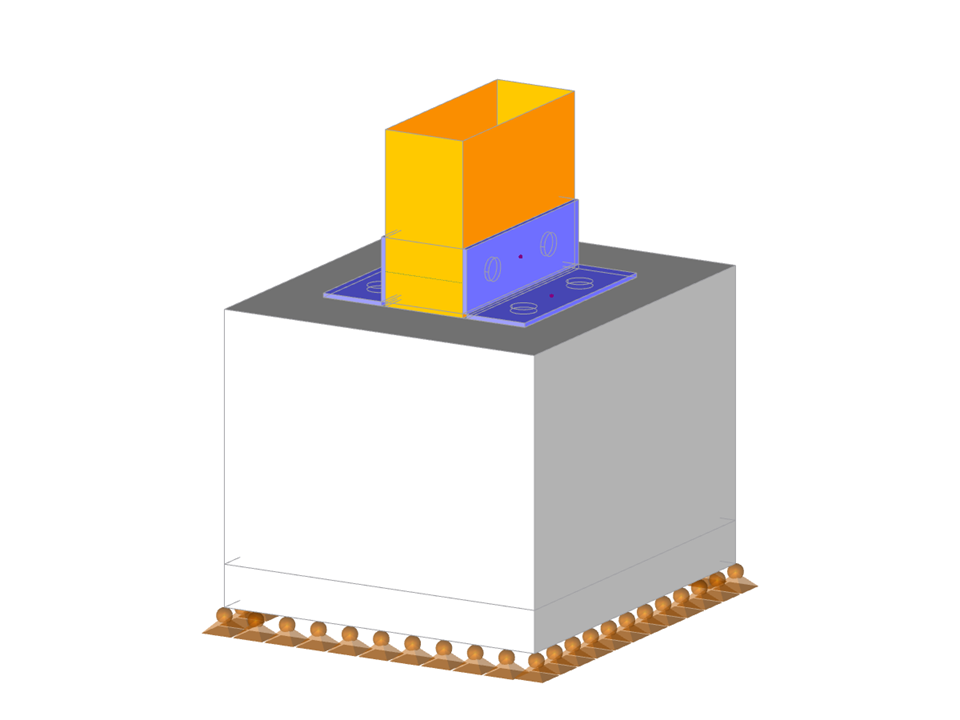

Parametrização da geometria de uma ligação de um pilar retangular de madeira a um bloco de fundação de betão através de consolas de aço com parafusos.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Base de pilar de madeira
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 121 |
| Número de linhas | 130 |
| Número de barras | 10 |
| Número de superfícies | 76 |
| Número de sólidos | 9 |
| Peso total | 0,156 t |
| Dimensões | 0,400 x 0,450 x 0,550 m |
| Versão do programa | 5.26.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
