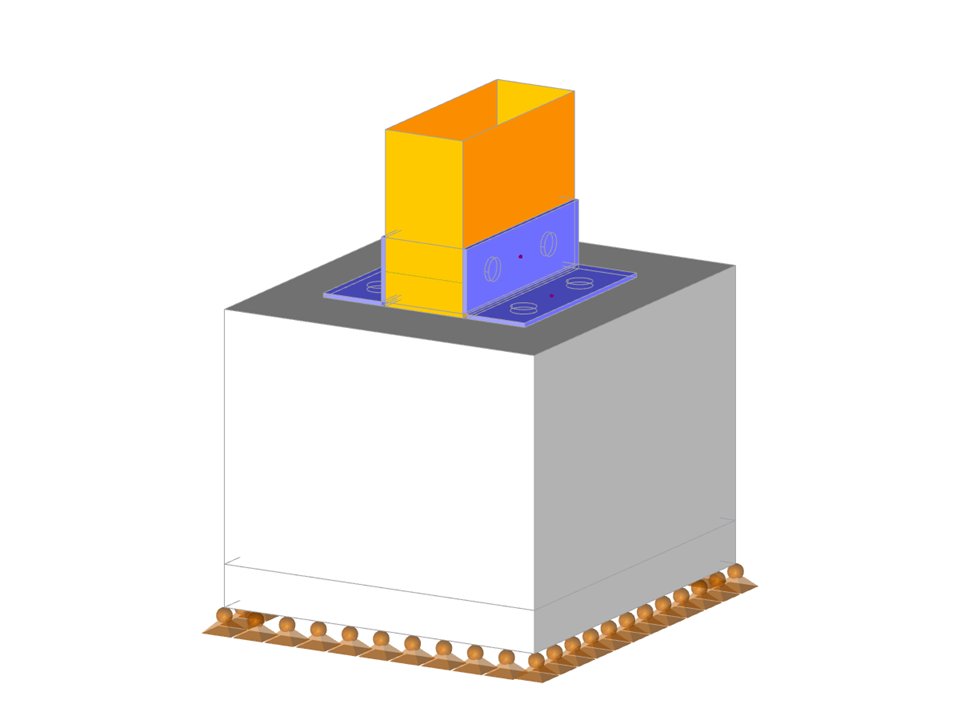

Parametryzacja geometrii połączenia drewnianego prostokątnego słupa z betonowym blokiem fundamentowym za pomocą stalowego wspornika ze śrubami.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Drewniana podstawa słupa
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 121 |
| Liczba linii | 130 |
| Liczba prętów | 10 |
| Liczba powierzchni | 76 |
| Ilość brył | 9 |
| Ciężar całkowity | 0,156 t |
| Wymiarowanie | 0,400 x 0,450 x 0,550 m |
| Wersja programu | 5.26.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
