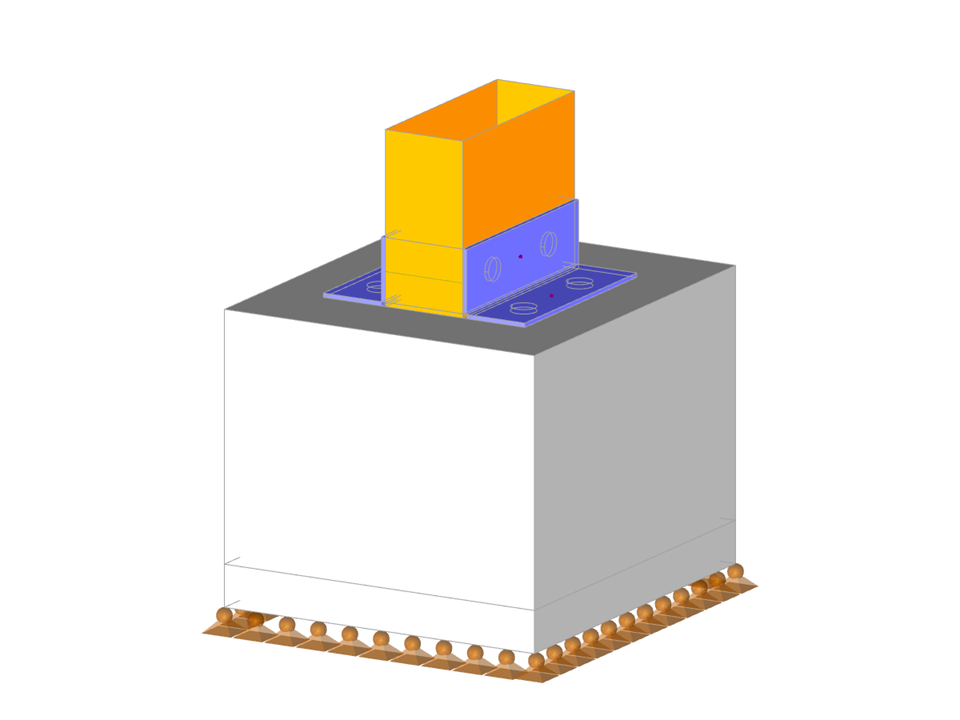

Parametrierung der Geometrie einer Verbindung einer rechteckigen Holzstütze an einen Betonfundamentblock über eine Stahlkonsole mit Schrauben.
Model created by the Dlubal Latam engineering team. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.
Stützenfuß aus Holz
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 121 |
| Anzahl Linien | 130 |
| Anzahl Stäbe | 10 |
| Anzahl Flächen | 76 |
| Anzahl Volumenkörper | 9 |
| Gesamtgewicht | 0,156 t |
| Abmessungen | 0,400 x 0,450 x 0,550 m |
| Programmversion | 5.26.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
