Edifício de vários andares de betão armado

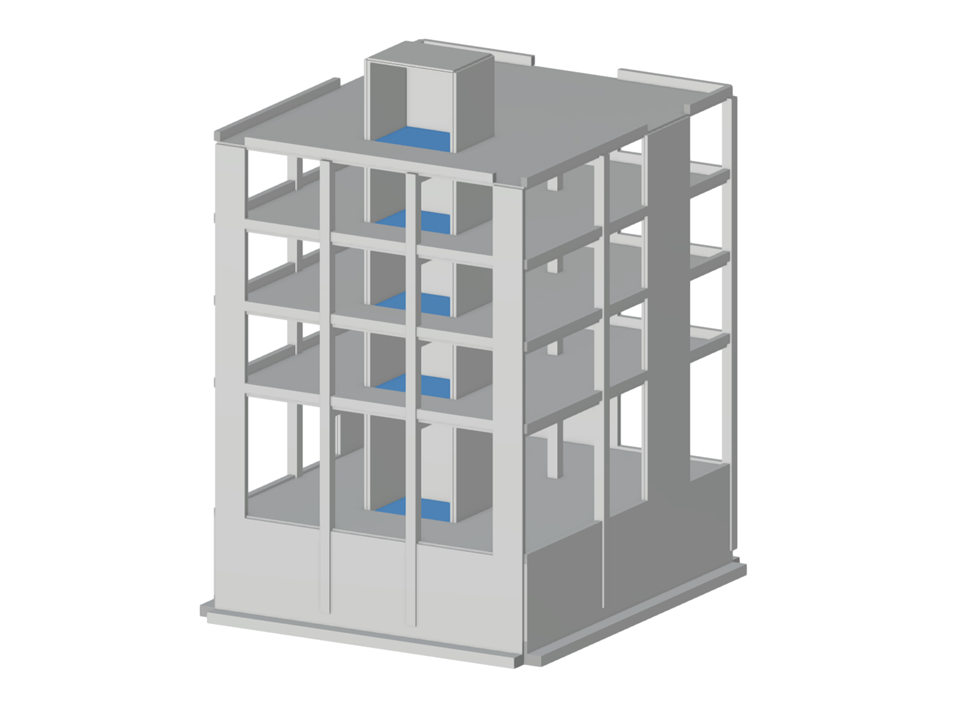

Edifício de betão armado
| Número de nós | 195 |
| Número de linhas | 337 |
| Número de barras | 195 |
| Número de superfícies | 106 |
| Número de sólidos | 0 |
| Número de casos de carga | 5 |
| Número de combinações de cargas | 10 |
| Número de combinações de resultados | 3 |
| Peso total | 1017,832 t |
| Dimensões | 17,500 x 20,350 x 14,500 m |
