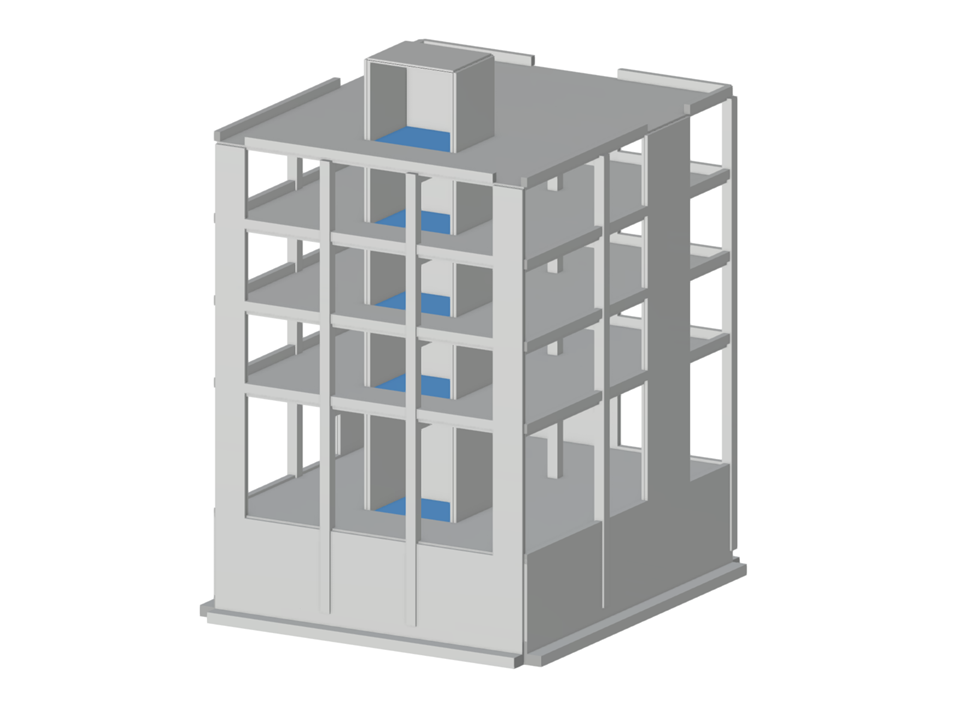

Edificio de hormigón (concreto) armado de varios pisos
Edificio de hormigón armado
| Número de nudos | 195 |
| Número de líneas | 337 |
| Número de barras | 195 |
| Número de superficies | 106 |
| Número de sólidos | 0 |
| Número de casos de carga | 5 |
| Número de combinaciones de carga | 10 |
| Número de combinaciones de resultados | 3 |
| Peso completo | 1017.832 t |
| Dimensiones | 17,500 x 20,350 x 14,500 m |
