254x

20x

004807

2024-03-13

Uma viga de aço de vão único é uma viga simples, mas eficaz, que suporta cargas em um vão único. É frequentemente utilizado em estruturas de edifícios para proporcionar estabilidade estrutural devido à sua resistência e durabilidade.

Modelo utilizado em

Otimização da distribuição de massas para estruturas com excitação harmónica no RFEM 6
Seminário web | Otimização da distribuição de massas para estruturas com excitação harmónica no RFEM 6

(0)

0 de 5 estrelas

5 estrelas		0
4 estrelas		0
3 estrelas		0
2 estrelas		0
1 estrela		0

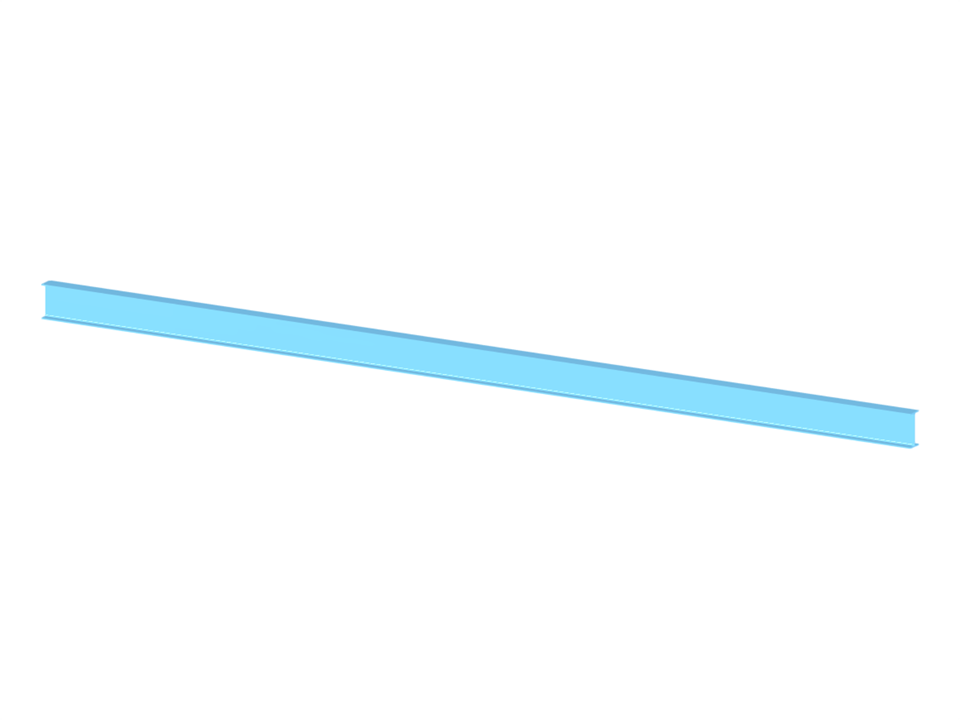

Viga de aço de vão único

Versão do ficheiro

Número de nós	11
Número de linhas	10
Número de barras	10
Número de superfícies	0
Número de sólidos	0
Número de casos de carga	3
Número de combinações de cargas	1
Número de combinações de resultados	1
Peso total	0,571 t
Dimensões	10,000 x 0,000 x 0,000 m

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.

Reportar este modelo 3D
