Ein Einfeldträger aus Stahl ist ein einfacher, aber effektiver Träger, der Lasten über eine einzelne Spannweite trägt. Er wird häufig in Baukonstruktionen eingesetzt, um wegen seiner Festigkeit und Langlebigkeit strukturelle Stabilität zu gewährleisten

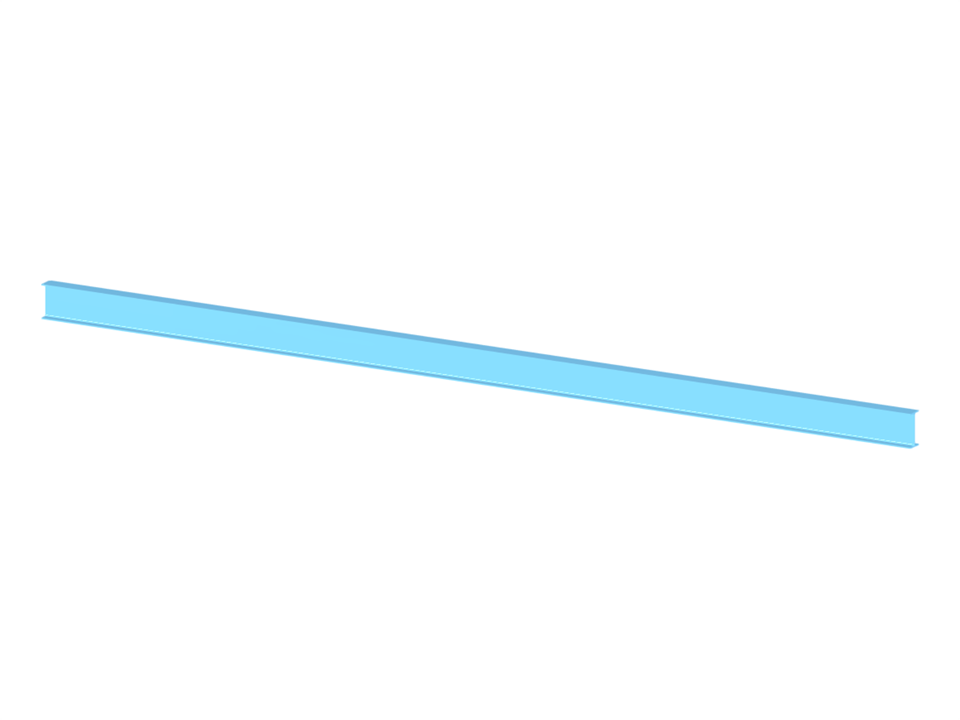

Einfeldträger aus Stahl
| Anzahl Knoten | 11 |
| Anzahl Linien | 10 |
| Anzahl Stäbe | 10 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 0,571 t |
| Abmessungen | 10,000 x 0,000 x 0,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
