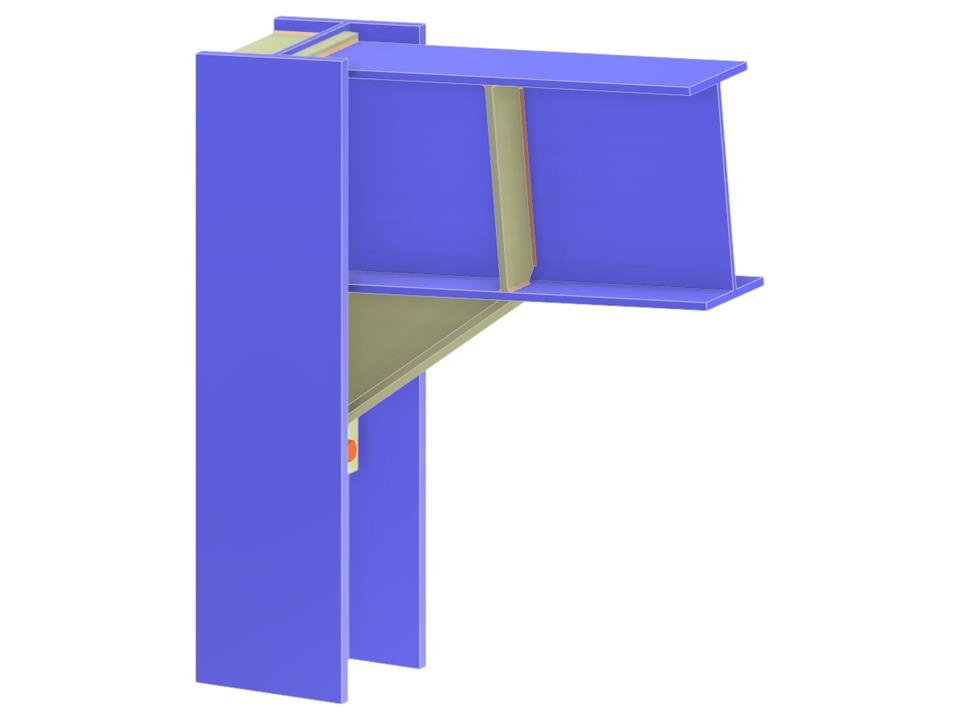

Este modelo representa uma ligação detalhada entre uma viga e um pilar com uma chapa de extremidade prolongada e enrijecedores. Inclui consoles para apoio adicional e é aparafusado para garantir uma ligação rígida para maior estabilidade. A presença de enrijecedores tanto na viga como no pilar indica uma rigidez aumentada para resistir eficazmente às forças laterais. A montagem destaca uma prática comum no projeto de estruturas metálicas, garantindo robustez.
Ligação Viga-Coluna na Alma com Chapa de Extremidade Estendida e Consola
| Número de nós | 3 |
| Número de linhas | 2 |
| Número de barras | 2 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,078 t |
| Dimensões (métricas) | 0,727 x 0,754 x 0,000 m |
| Dimensões (imperiais) | 2.39 x 2.47 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
