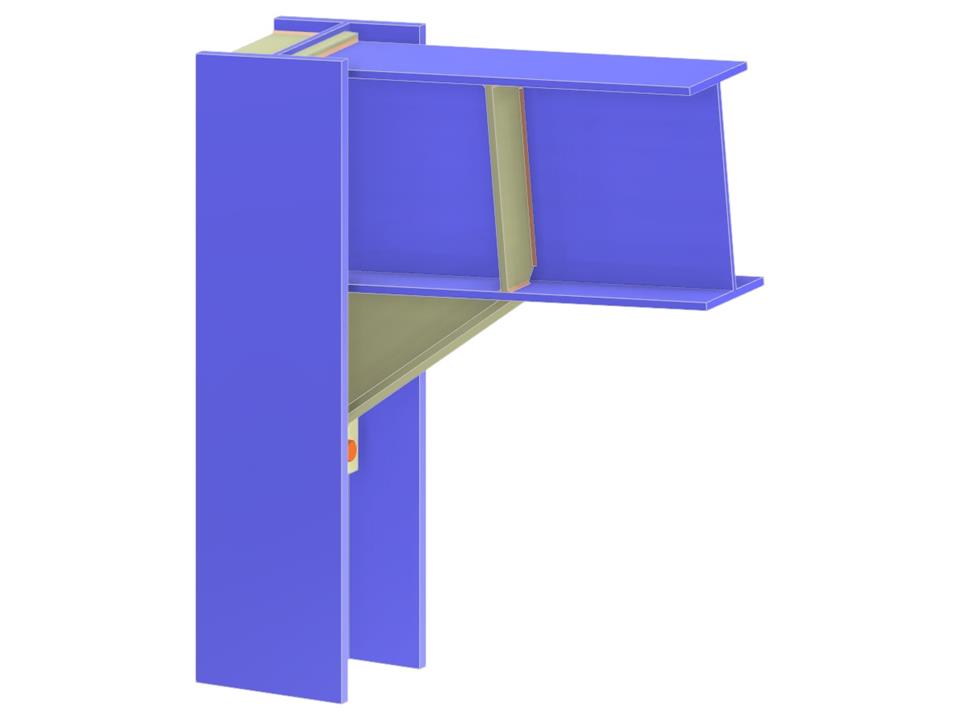

Questo modello rappresenta una connessione dettagliata tra una trave e un pilastro con piastra di estremità estesa e irrigidimenti. Include mensole per un supporto aggiuntivo ed è imbullonato per garantire un collegamento rigido per una maggiore stabilità. La presenza di irrigidimenti sia nella trave che nel pilastro indica una rigidità aumentata per resistere efficacemente alle forze laterali. L’assemblaggio evidenzia una pratica comune nella progettazione delle strutture in acciaio, garantendo robustezza.
Connessione trave-colonna sull’anima tramite piastra terminale estesa e mensola rigida
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,078 t |
| Dimensioni (metriche) | 0,727 x 0,754 x 0,000 m |
| Dimensioni (imperiali) | 2.39 x 2.47 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
