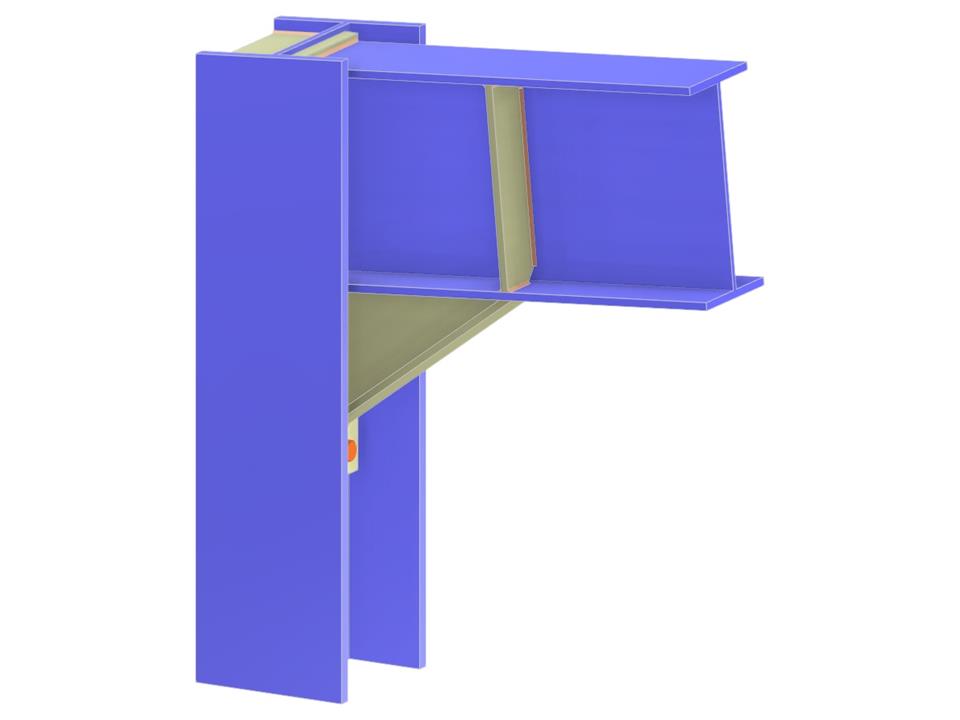

Tento model představuje podrobný spoj mezi nosníkem a sloupem s prodlouženou čelní deskou a výztuhami. Obsahuje náběhy pro dodatečnou podporu a je šroubovaný, aby byl zajištěn pevný spoj pro zvýšenou stabilitu. Přítomnost výztuh nosníku i sloupu naznačuje zvýšenou tuhost pro účinný odpor proti vodorovným silám. Sestava zdůrazňuje běžnou praxi v návrhu ocelových konstrukcí a zajišťuje robustnost.
Spoj nosníku s průvlakem přes čelo s prodlouženou koncovou deskou a náběhem
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,078 t |
| Rozměry (metrické) | 0,727 x 0,754 x 0,000 m |
| Rozměry (imperiální) | 2.39 x 2.47 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
