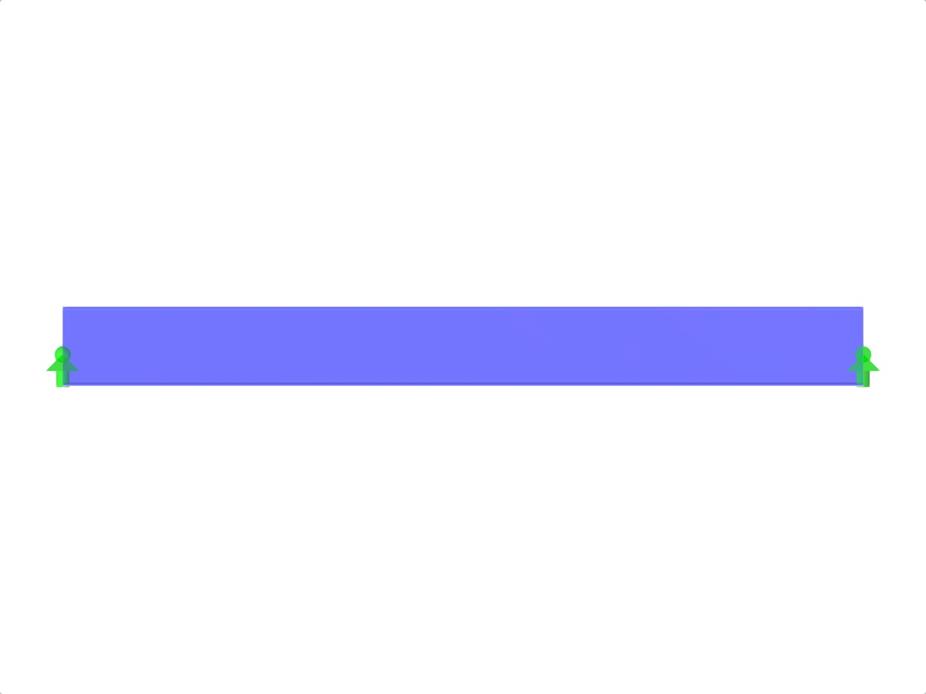

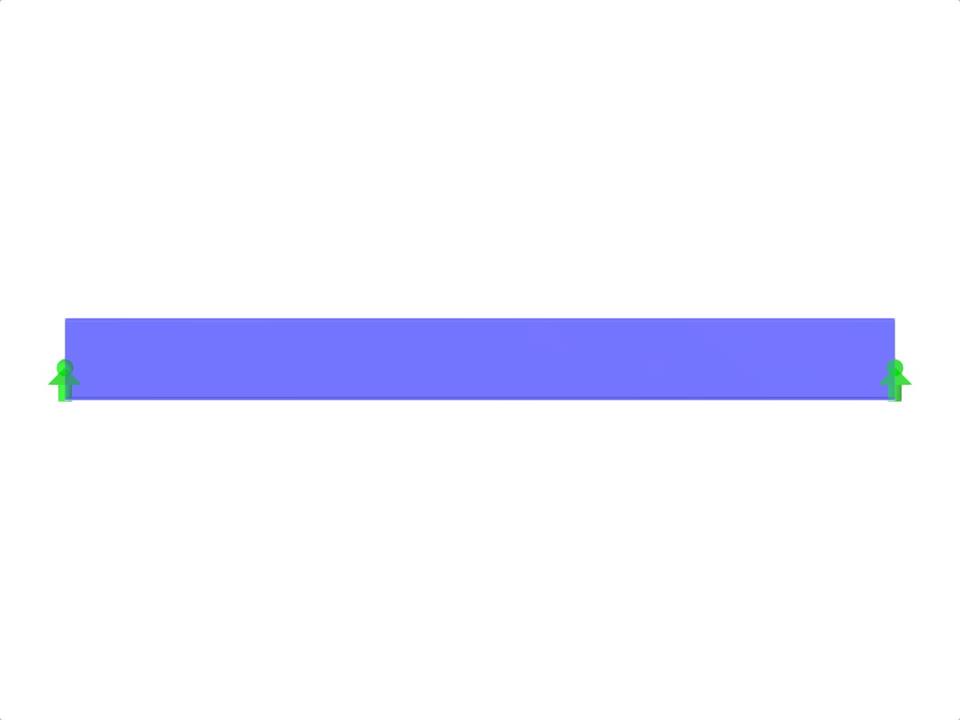

Este modelo serve como um exemplo de verificação para avaliar a resistência ao corte de uma viga ASTM A992 W 24×62 sob esforço de corte no eixo forte, conforme as diretrizes AISC 2022. A viga está sujeita a esforços de corte nas extremidades de 48 000 kips provenientes de cargas permanentes e 145 000 kips de cargas acidentais. A análise é realizada utilizando os métodos LRFD e ASD para garantir a conformidade com os padrões especificados.
Modelo utilizado em
Exemplo de verificação 1033 | Resistência ao corte em viga de secção em W segundo a AISC 2022
| Número de nós | 2 |
| Número de linhas | 1 |
| Número de barras | 1 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 0 |
| Peso total | 0,794 t |
| Dimensões (métricas) | 10,668 x 0,000 x 0,000 m |
| Dimensões (imperial) | 35 x 0 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
