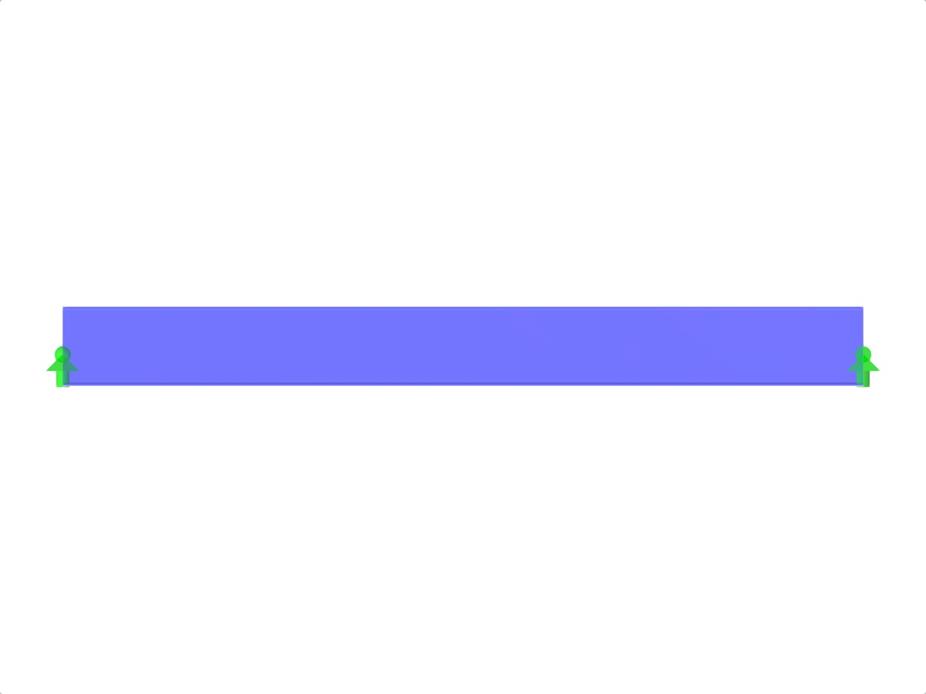

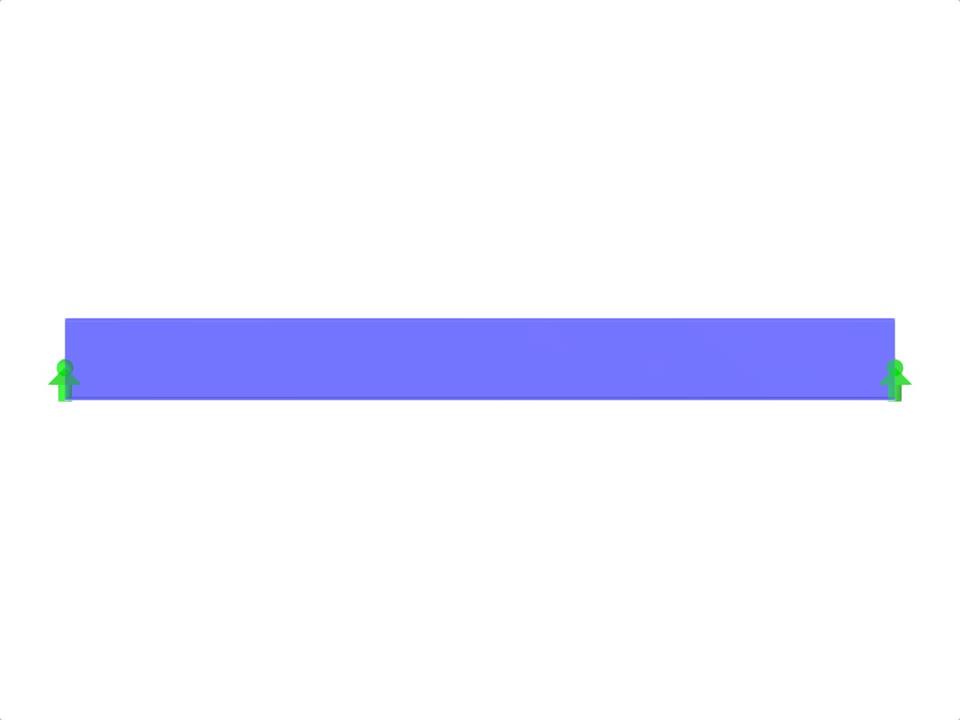

Questo modello serve come esempio di verifica per valutare la resistenza al taglio di una trave ASTM A992 W 24×62 sotto il taglio dell'asse forte, secondo le linee guida AISC 2022. La trave è sottoposta a tagli finali di 48.000 kip da carichi permanenti e 145.000 kip da carichi variabili. L'analisi viene condotta utilizzando sia i metodi LRFD che ASD per garantire la conformità agli standard specificati.
Modello utilizzato in
Esempio di Verifica 1033 | Resistenza al Taglio in Trave a Profilo W Secondo AISC 2022
| Numero di nodi | 2 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,794 t |
| Dimensioni (metriche) | 10.668 x 0.000 x 0.000 m |
| Dimensioni (imperiali) | 35 x 0 x 0 feet |
