Ce modèle sert d'exemple de vérification pour évaluer la résistance au cisaillement d’une poutre ASTM A992 W 24×62 sous cisaillement selon l'axe fort, conformément aux directives AISC 2022. La poutre est soumise à des forces de cisaillement de 48.000 kips dues aux charges permanentes et de 145.000 kips dues aux charges d'exploitation. L’analyse est effectuée à l'aide des méthodes LRFD et ASD pour garantir la conformité avec les normes spécifiées.
Modèle utilisé dans

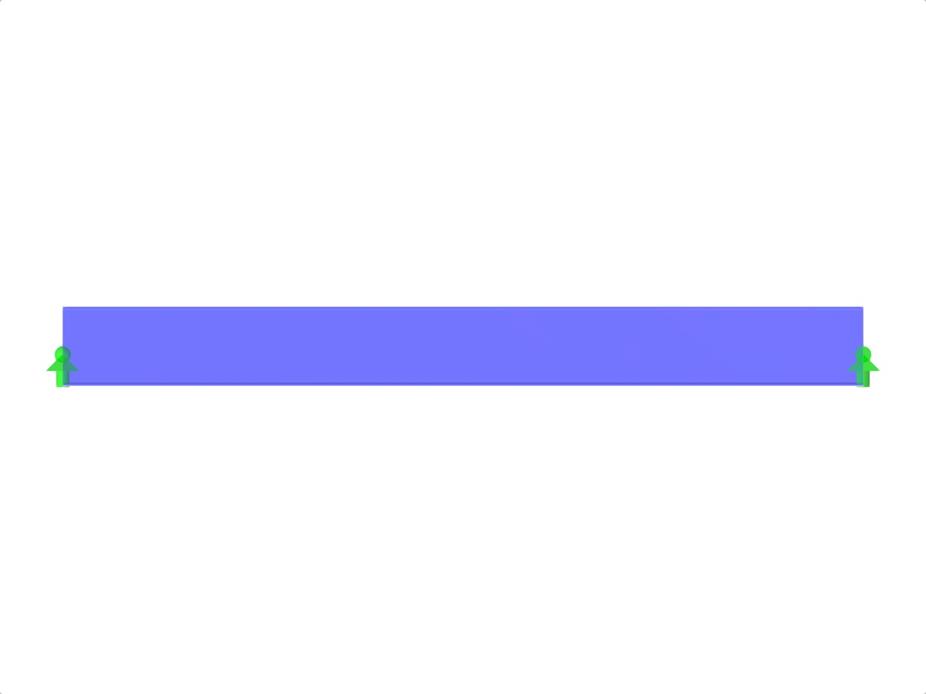

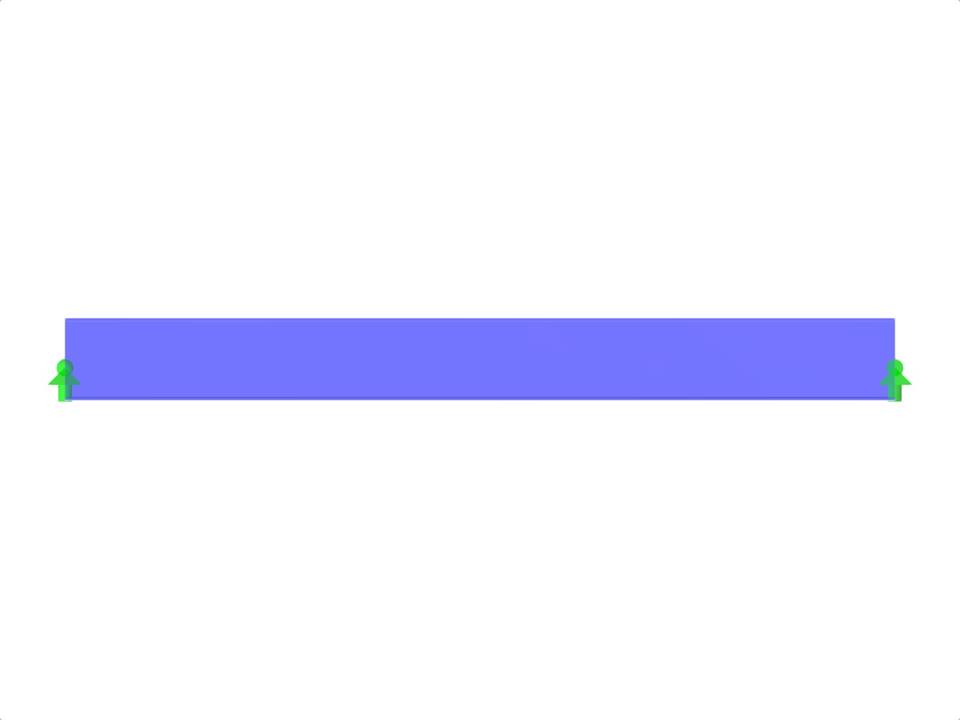

Exemple de Vérification 1033 | Résistance au cisaillement dans une poutre en W Conformément à l’AISC 2022
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,794 t |
| Dimensions (métrique) | 10,668 x 0,000 x 0,000 m |
| Dimensions (impériales) | 35 x 0 x 0 feet |
