Este modelo envolve a verificação do dimensionamento de um pilar em forma de W, ASTM A992 14×132, com extremidades articuladas, sujeito a forças de compressão axial. A análise segue as normas AISC 2022, especificamente o Exemplo E.1A, utilizando ambos os métodos LRFD e ASD para determinar a adequação do pilar. O pilar tem extremidades articuladas em ambos os eixos, garantindo uma simulação realista do comportamento estrutural sob as condições de carga especificadas.
Modelo utilizado em

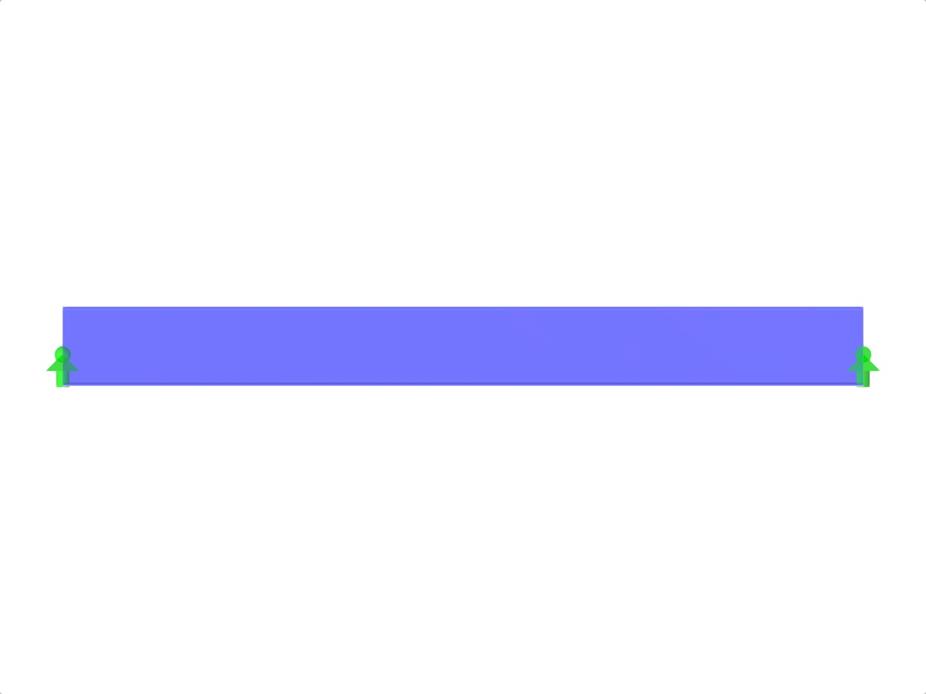

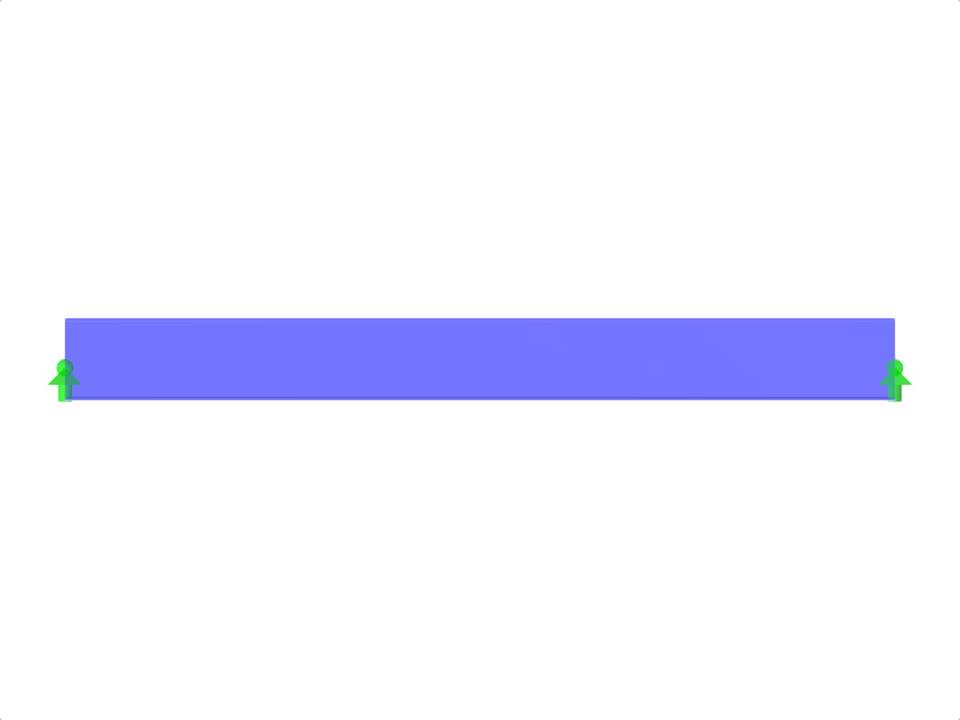

Exemplo de verificação 1031 | Dimensionamento de pilares em W conforme AISC 2022
| Número de nós | 2 |
| Número de linhas | 1 |
| Número de barras | 1 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 0 |
| Peso total | 1,797 t |
| Dimensões (métricas) | 0,000 x 9,144 x 0,000 m |
| Dimensões (imperial) | 0 x 30 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
