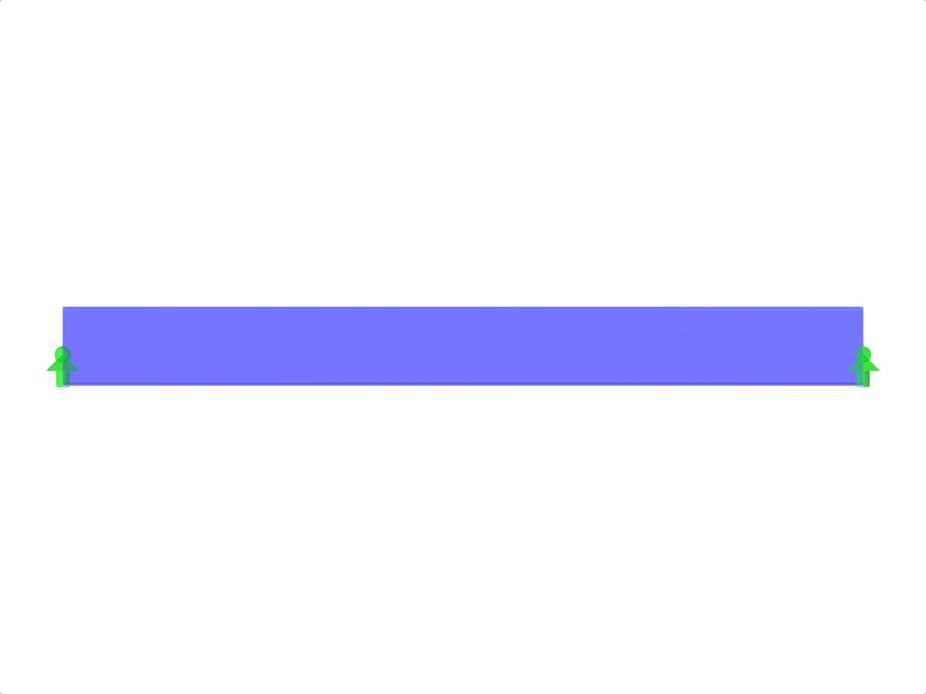

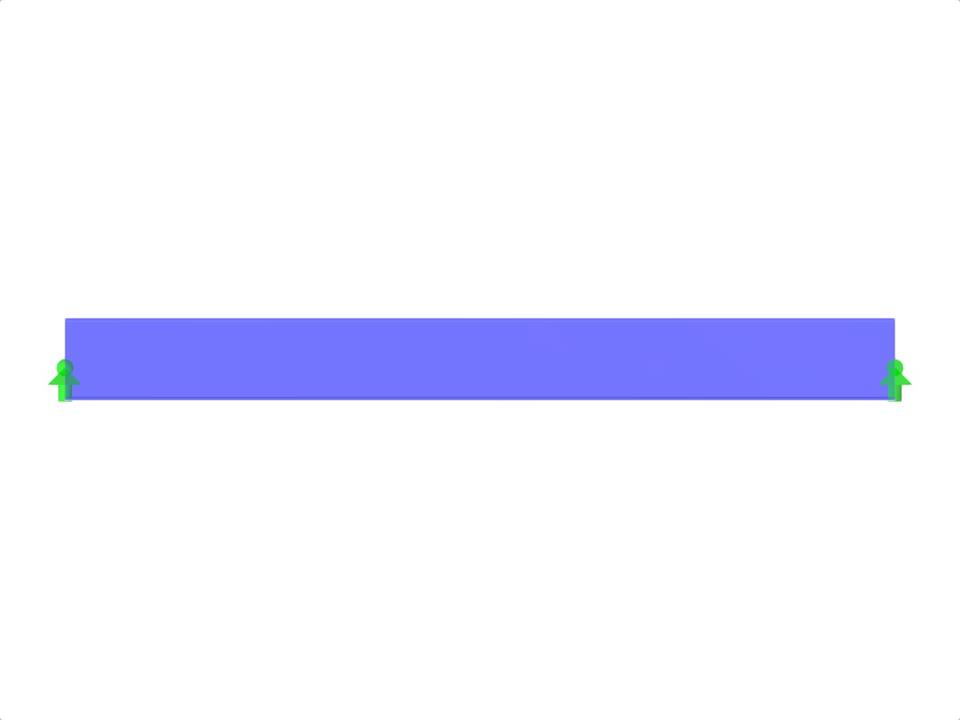

Dieses Modell umfasst den Bemessungsnachweis einer W-Profil-Stütze (ASTM A992, 14 × 132) mit gelenkiger Lagerung unter Druckbeanspruchung. Die Analyse erfolgt gemäß AISC 2022, konkret nach Beispiel E.1A, unter Verwendung der LRFD- und ASD-Methoden zur Bestimmung der Tragfähigkeit der Stütze. Da die Stütze an beiden Enden um beide Achsen gelenkig gelagert ist, kann das Tragverhalten unter den angegebenen Lastbedingungen realistisch simuliert werden.
Modell verwendet in
Verifizierungsbeispiel 1031 | Bemessung von W-Profil-Stützen nach AISC 2022
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,797 t |
| Abmessungen (metrisch) | 0,000 x 9,144 x 0,000 m |
| Abmessungen (imperial) | 0 x 30 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
