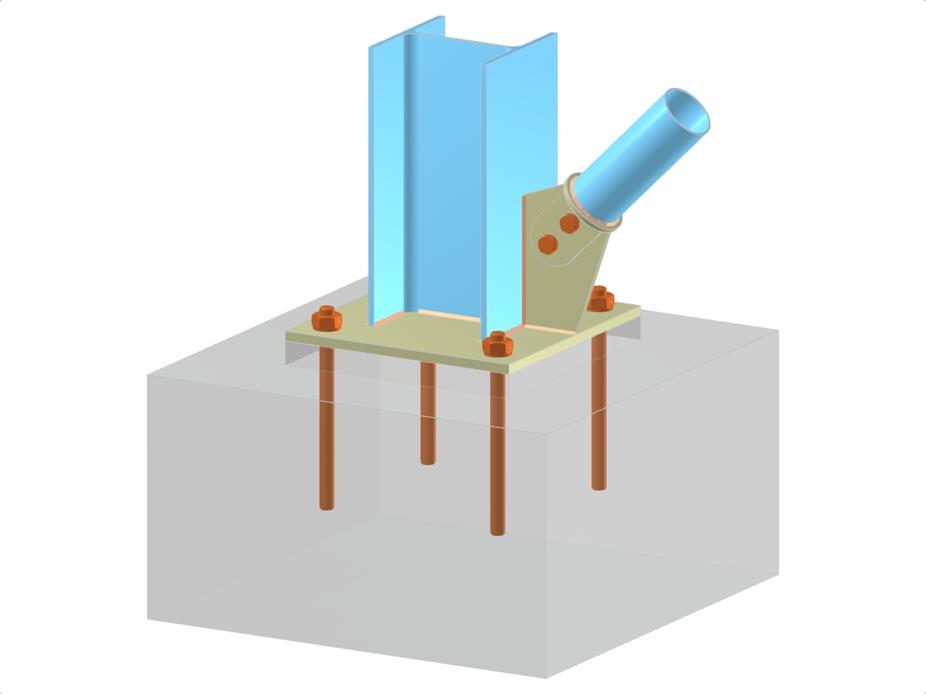

Este modelo detalha um desenho de conexão estrutural para uma coluna de perfil I com um contraventamento diagonal CHS conectado à aba da coluna. Os componentes incluem uma placa de base, placa de reforço, placa de cobertura e placa de língua, todos usados em uma conexão diagonal aparafusada com ancoragem. Estes elementos garantem estabilidade e eficiência na construção de estruturas de aço.
Base de pilar com chapa de alma e ligação diagonal aparafusada
| Número de nós | 3 |
| Número de linhas | 2 |
| Número de barras | 2 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,092 t |
| Dimensões (métricas) | 1,000 x 1,000 x 0,000 m |
| Dimensões (imperial) | 3.28 x 3.28 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
