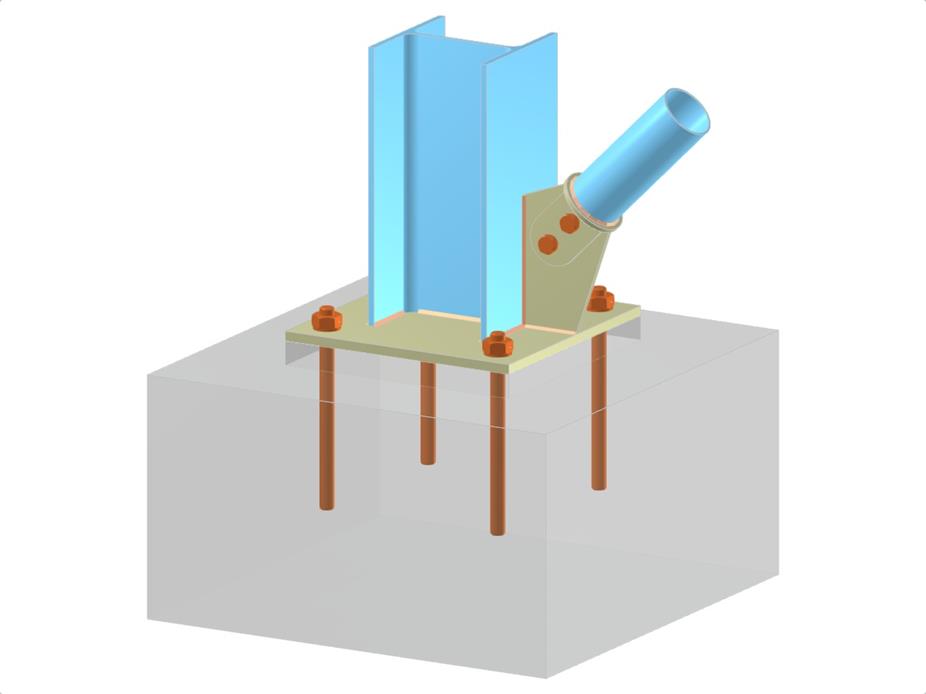

Ten model szczegółowo opisuje projekt połączenia konstrukcyjnego dla słupa o profilu I z ukośnym wzmocnieniem CHS połączonym z kołnierzem słupa. Komponenty obejmują płytę podstawową, płytę węzłową, płytę czołową i płytę z języczkiem, wszystkie używane w połączeniu ukośnym na śruby z zakotwieniem. Elementy te zapewniają stabilność i efektywność w konstrukcjach stalowych.
Podstawa słupa z blachą węzłową ukośnym połączeniem śrubowym
| Liczba węzłów | 3 |
| Liczba linii | 2 |
| Liczba prętów | 2 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,092 t |
| Wymiary (metryczne) | 1,000 x 1,000 x 0,000 m |
| Wymiary (imperialne) | 3.28 x 3.28 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
