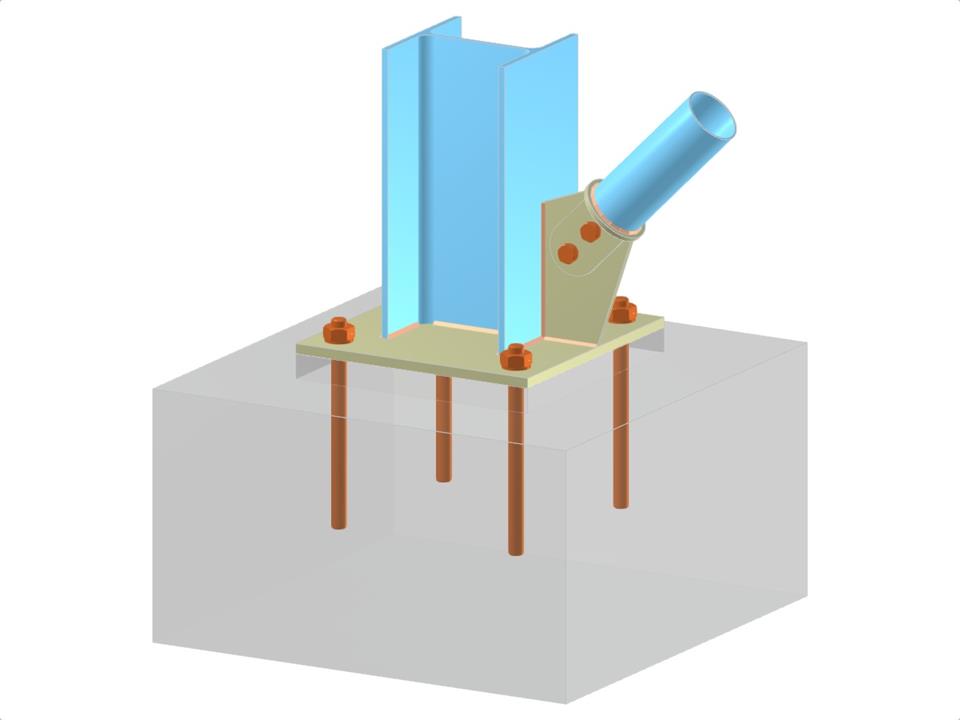

Ce modèle détaille la conception d'une connexion structurelle pour une colonne à profilé en I avec une entretoise CHS diagonale connectée à la bride de la colonne. Les composants incluent une plaque de base, une plaque d'aboutement, une plaque de couverture et une plaque de languette, toutes utilisées dans une connexion diagonale boulonnée avec ancrage. Ces éléments assurent la stabilité et l'efficacité dans la construction de charpentes en acier.
Pied de poteau avec gib et assemblage diagonal boulonné
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,092 t |
| Dimensions (métrique) | 1,000 x 1,000 x 0,000 m |
| Dimensions (impériales) | 3.28 x 3.28 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
