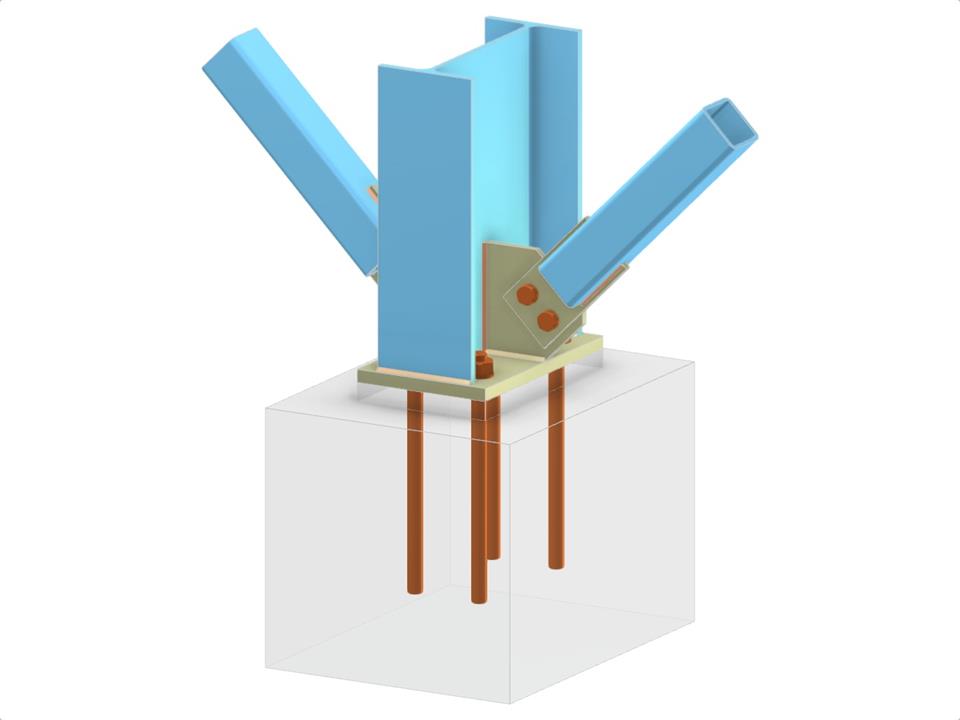

Este modelo apresenta uma coluna estrutural com um perfil I, suportada por dois membros diagonais RHS conectados à alma da coluna. O sistema inclui uma placa de base para estabilidade, uma chapa de reforço, uma placa de lingueta e uma conexão diagonal aparafusada para aumentar a resistência. Métodos de ancoragem são integrados para garantir a integridade estrutural.
Base de pilar com duas diagonais de contraventamento vertical
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,081 t |
| Dimensões (métricas) | 2,000 x 1,000 x 0,000 m |
| Dimensões (imperiais) | 6.56 x 3.28 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
